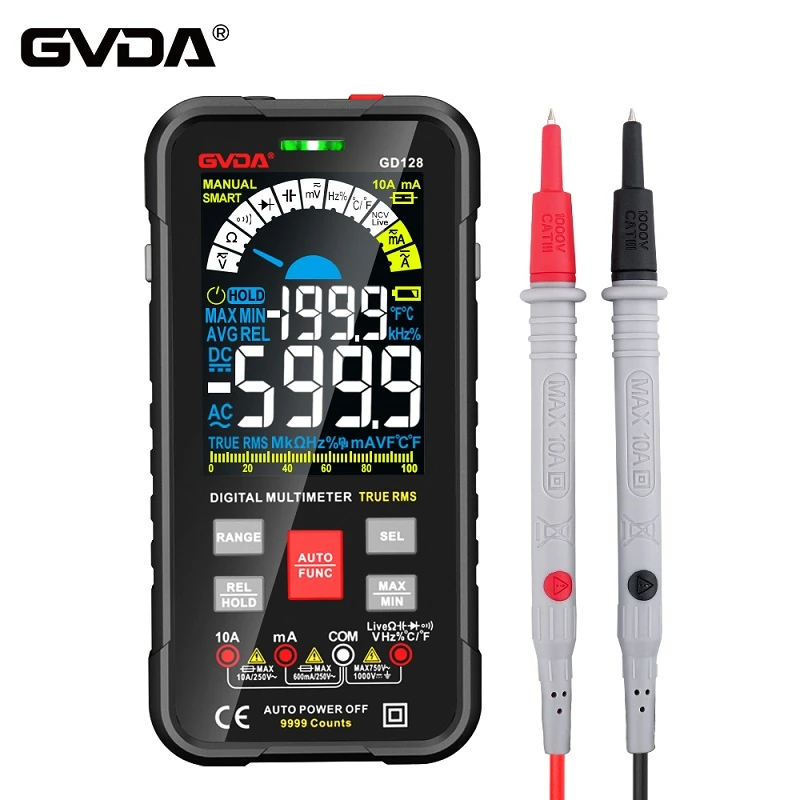

Phương pháp sử dụng đồng hồ vạn năng để phát hiện bộ biến tần
Kiểm tra tĩnh
1. Kiểm tra mạch chỉnh lưu để tìm các cực P và N của nguồn điện một chiều bên trong của bộ biến tần. Đặt đồng hồ vạn năng thành điện trở X10, nối thanh đo màu đỏ với P và kết nối thanh đo màu đen với R, S và T. Cần có giá trị điện trở khoảng hàng chục ohm và về cơ bản phải cân bằng. Ngược lại, nối que đo màu đen với đầu P, que đo màu đỏ với R, S, T theo thứ tự, có giá trị điện trở gần vô cực. Nối thước màu đỏ vào đầu N và lặp lại các bước trên để thu được kết quả tương tự. Nếu có kết quả như sau thì có thể xác định rằng mạch đã bị trục trặc,
A. Sự mất cân bằng điện trở ba pha có thể chỉ ra lỗi trong cầu chỉnh lưu.
B. Khi thanh công tơ màu đỏ được nối với cực P, điện trở là vô hạn, điều này có thể xác định cầu chỉnh lưu bị lỗi hay điện trở khởi động bị lỗi.
2. Kiểm tra mạch biến tần bằng cách nối thanh công tơ màu đỏ với cực P và thanh công tơ màu đen với U, V và W tương ứng. Phải có giá trị điện trở là hàng chục ohm và giá trị điện trở của từng pha về cơ bản là giống nhau. Pha ngược lại phải là vô hạn. Nối thước đo màu đen vào đầu N và lặp lại các bước trên để thu được kết quả tương tự. Nếu không, có thể xác định rằng mô-đun biến tần bị lỗi. Thứ hai, thử nghiệm động chỉ có thể được thực hiện sau khi kết quả thử nghiệm tĩnh là bình thường, tức là thử nghiệm bật nguồn. Trước và sau khi bật nguồn cần lưu ý những điểm sau:
1. Trước khi bật nguồn, cần xác nhận xem có lỗi điện áp đầu vào hay không. Việc kết nối nguồn điện 380V với bộ chuyển đổi tần số mức 220V có thể khiến máy phát nổ (chẳng hạn như tụ điện, biến trở, mô-đun, v.v.).
2. Kiểm tra xem các cổng phát sóng khác nhau của bộ biến tần có được kết nối đúng cách hay không và có bất kỳ sự lỏng lẻo nào trong kết nối hay không. Kết nối bất thường đôi khi có thể khiến bộ biến tần gặp trục trặc, trường hợp nghiêm trọng có thể khiến máy phát nổ.
3. Sau khi bật nguồn, hãy kiểm tra nội dung hiển thị lỗi và xác định sơ bộ lỗi cũng như nguyên nhân.
4. Nếu không hiển thị lỗi, trước tiên hãy kiểm tra xem có bất kỳ sự bất thường nào trong các tham số hay không, đặt lại các tham số, khởi động bộ biến tần ở chế độ không tải (không kết nối động cơ) và kiểm tra các giá trị điện áp đầu ra ba pha của U, V và W. Nếu thiếu pha, mất cân bằng ba pha, v.v., mô-đun hoặc bảng điều khiển có thể bị lỗi
5. Ở điện áp đầu ra bình thường (không mất pha, cân bằng ba pha), tiến hành kiểm tra tải. Khi kiểm tra, tốt nhất nên tiến hành kiểm tra toàn tải.
