Kiến thức về ampe kế kẹp
Tổng quan về Ampe kìm

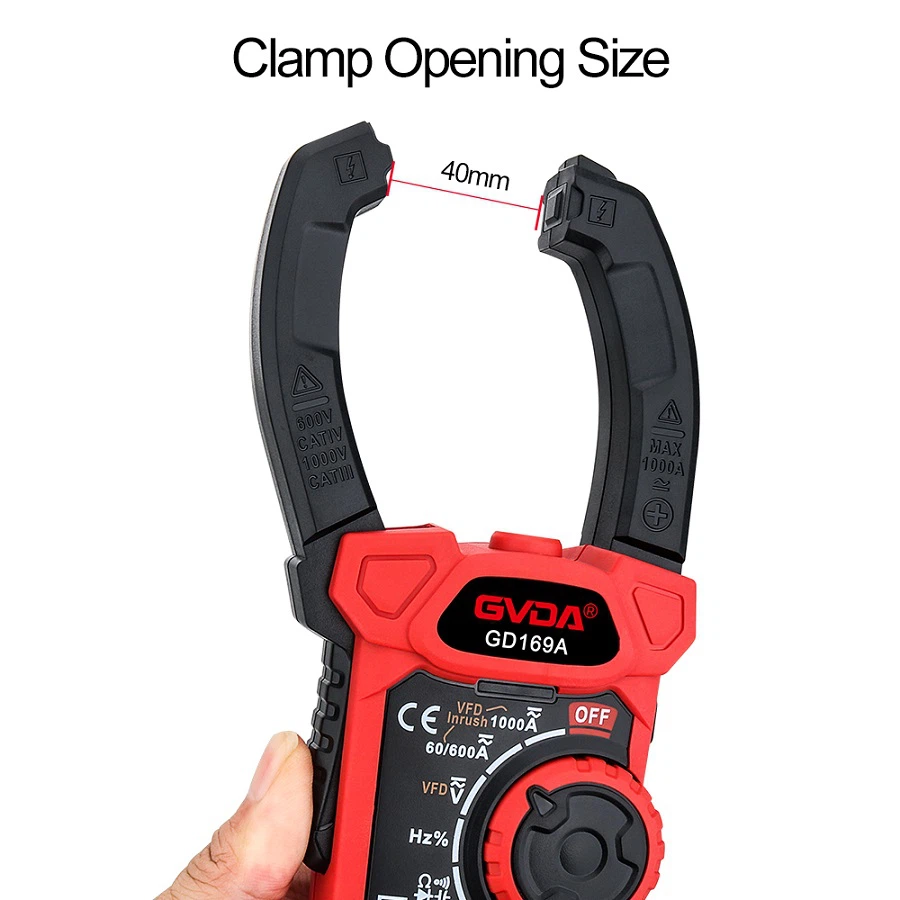

Ampe kế kẹp là sự kết hợp của máy biến dòng và ampe kế. Lõi sắt của máy biến dòng có thể mở ra khi vặn chặt cờ lê; dây mà dòng điện đo được đi qua có thể đi qua khe do lõi sắt mở ra mà không bị đứt và lõi sắt được đóng lại khi nhả cờ lê.
Công dụng của ampe kế kẹp
Thông thường, khi đo cường độ dòng điện bằng ampe kế thông thường, cần phải cắt mạch điện và ngắt mạch trước khi nối ampe kế để đo. Điều này rất rắc rối và đôi khi động cơ hoạt động bình thường không cho phép điều này. Tại thời điểm này, sẽ thuận tiện hơn nhiều khi sử dụng ampe kế kẹp, có thể đo dòng điện mà không cần cắt mạch.
Cách thức hoạt động của đồng hồ kẹp
Dây mạch đo được đi qua lõi sắt trở thành cuộn sơ cấp của máy biến dòng và dòng điện được tạo ra trong cuộn thứ cấp bằng cách cho dòng điện chạy qua. Để ampe kế nối với cuộn thứ cấp có số chỉ ----- đo cường độ dòng điện của đoạn dây cần kiểm tra. Đồng hồ kẹp có thể được thay đổi thành các phạm vi khác nhau bằng cách thay đổi bánh răng của công tắc. Nhưng nó không được phép hoạt động bằng điện khi sang số. Đồng hồ kẹp thường có độ chính xác không cao, thường là 2,5 đến 5 cấp. Để thuận tiện cho việc sử dụng, đồng hồ có các công tắc ở các dải khác nhau cho chức năng đo các mức dòng điện và đo điện áp khác nhau.
Cách sử dụng ampe kế kẹp
Khi sử dụng ampe kế kẹp để phát hiện dòng điện, hãy đảm bảo kẹp một dây đo (dây). Nếu hai (dây song song) được kẹp, dòng điện không thể được phát hiện. Ngoài ra, khi sử dụng trung tâm (lõi) của ampe kế kẹp để phát hiện, lỗi phát hiện nhỏ. Khi kiểm tra mức tiêu thụ điện của các thiết bị gia dụng, sẽ thuận tiện hơn khi sử dụng bộ chia dòng. Một số bộ tách dòng có thể khuếch đại dòng phát hiện lên 10 lần, vì vậy dòng điện dưới 1A có thể được khuếch đại trước khi phát hiện. Sử dụng ampe kế kẹp DC để phát hiện dòng điện một chiều (DCA), nếu dòng điện ngược chiều, nó sẽ hiển thị số âm. Chức năng này có thể được sử dụng để phát hiện xem ắc quy của ô tô đang ở trạng thái sạc hay xả.
phát hiện RMS
Ampe kế kẹp của phương pháp giá trị trung bình phát hiện giá trị trung bình của sóng hình sin thông qua phát hiện AC và hiển thị giá trị sau khi khuếch đại 1,11 lần (sóng hình sin AC) dưới dạng giá trị hiệu dụng. Nó cũng được hiển thị sau khi được phóng to lên 1,11 lần, vì vậy sẽ có lỗi chỉ báo. Do đó, khi phát hiện các dạng sóng khác với sóng hình sin và sóng cong, vui lòng sử dụng ampe kế kẹp có thể kiểm tra trực tiếp giá trị RMS thực.
phát hiện rò rỉ
Phát hiện rò rỉ khác với phát hiện dòng điện thông thường, hai (loại dây 2-một pha) hoặc ba (loại dây 3-một pha, loại dây 3-ba pha) phải được bị kẹp. Nó cũng có thể kẹp dây nối đất để phát hiện. Phương pháp quản lý cách điện để phát hiện dòng điện rò rỉ trên các mạch điện áp thấp đã trở thành phương pháp đánh giá chính. Kể từ khi được xác nhận (sửa đổi tiêu chuẩn kỹ thuật thiết bị điện năm 1997), nó đã được sử dụng trong các tòa nhà và Nhà máy dần dần sử dụng đồng hồ kẹp đo dòng rò để phát hiện.
