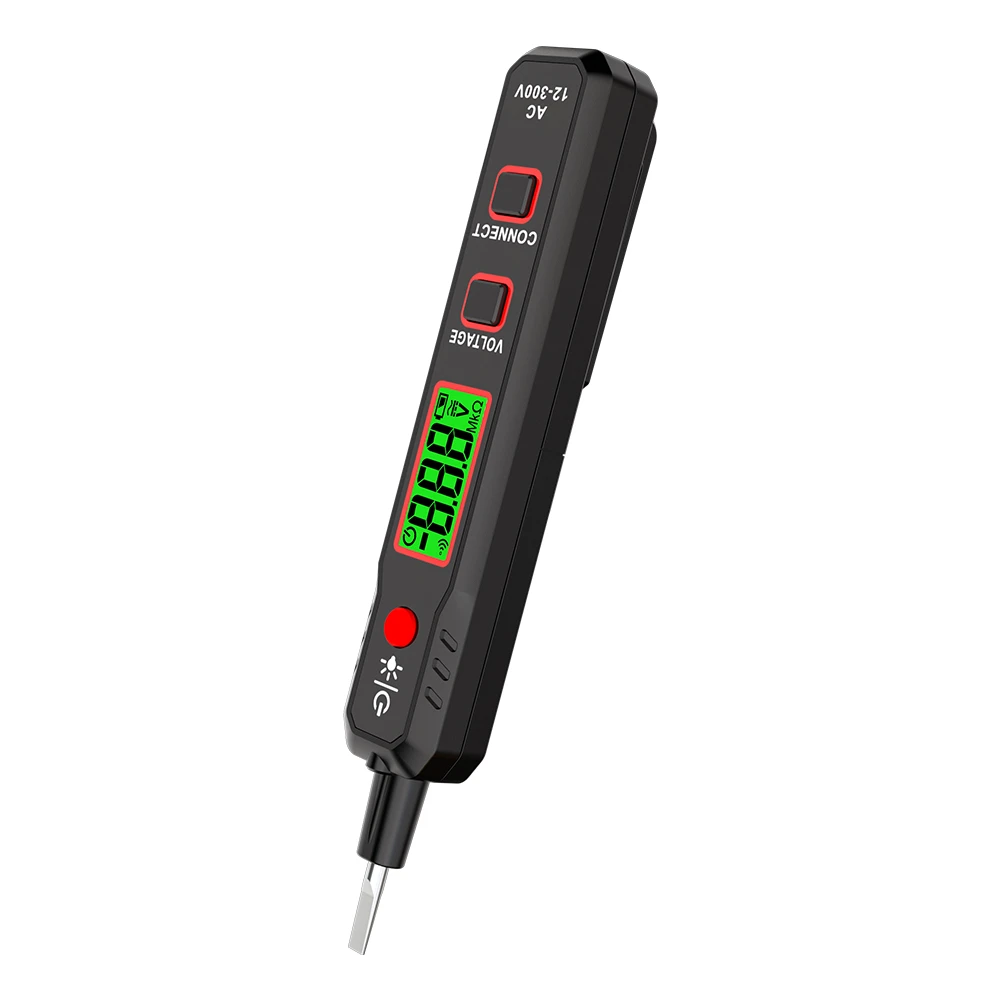

Tín hiệu được đo bằng bút thử cảm ứng là từ trường hay điện trường?
Các thí nghiệm của Oersted cho thấy rằng có một từ trường xung quanh một dây dẫn mang dòng điện cũng như xung quanh một nam châm vĩnh cửu. Thí nghiệm của Oersted đã tiết lộ một bản chất rất quan trọng - có một từ trường xung quanh dòng điện và dòng điện được tạo ra bởi sự chuyển động có hướng của các điện tích, do đó, từ trường xung quanh dây dẫn mang dòng điện về cơ bản được tạo ra bởi các điện tích chuyển động. Hiện tượng này lần đầu tiên được phát hiện bởi nhà vật lý người Đan Mạch Oster vào tháng 7 năm 1820 thông qua các thí nghiệm.
Khi mạch ở trạng thái bình thường, Q1 tạo thành dòng rò do cổng nổi, không có dòng điện chạy vào đế của Q2 và Q3 ở trạng thái tắt. Khi bảng cảm ứng ở gần nguồn điện xoay chiều 220V trở lên, do nguồn điện sẽ tạo thành một điện trường xoay chiều xung quanh, bảng cảm ứng sẽ tạo ra điện áp xoay chiều tương ứng và thêm vào cổng Q1. Khi điện áp cảm ứng trên bảng cảm ứng âm, Q1 bị cắt, điện áp V được thêm vào đế của Q2 thông qua R1 và Q4, Q2 được bật và Q3 phát ra ánh sáng.
Theo phân tích của mình, bút thử điện cảm ứng, tín hiệu cảm ứng là: trường điện từ xoay chiều xung quanh dòng điện xoay chiều (tạo ra suất điện động cảm ứng, đưa vào mạch một chiều và sinh ra dòng điện). Nó trở thành dòng điện một chiều đi qua đi-ốt, sau đó được khuếch đại bởi triode và cuối cùng đến đi-ốt phát quang.
