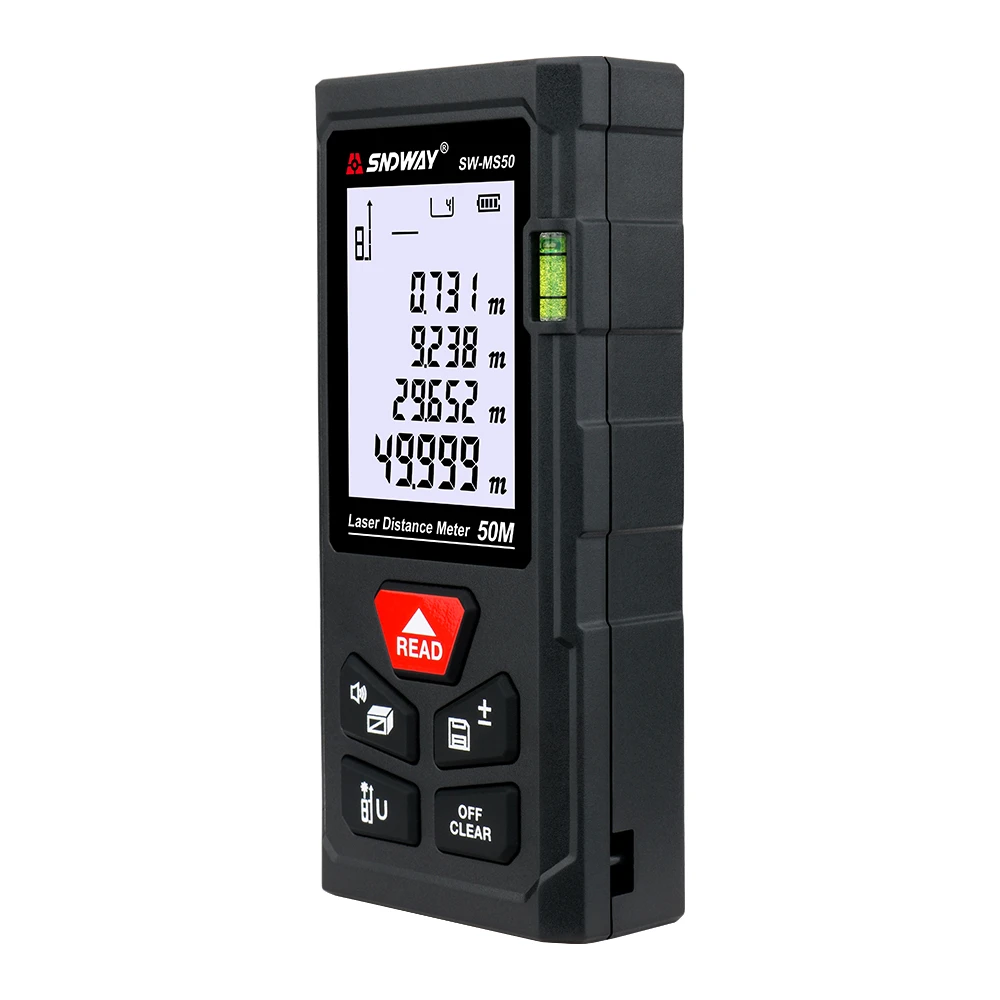

Cấu trúc và thành phần của máy đo khoảng cách quang điện hồng ngoại
Máy đo khoảng cách hồng ngoại chủ yếu bao gồm bộ phát ánh sáng điều chế, bộ thu, bộ đo pha, bộ hiển thị đếm, bộ điều khiển logic và bộ chuyển đổi nguồn và các bộ phận khác. Nguồn sáng của nó thường là điốt phát sáng bán dẫn cây trồng arsen (GaAs). Khi một lượng dòng điện đáng kể chạy qua điểm nối PN diode GaAs, điểm nối PN sẽ được phát ra ở bước sóng 0,72 μm, 0,94 μm ánh sáng cận hồng ngoại, đó là do tổ hợp lỗ trống điện tử bán dẫn GaAs pha tạp, năng lượng dư thừa dưới dạng photon được giải phóng và sinh ra. Và cường độ ánh sáng phát ra thay đổi theo dòng điện phun vào. Vì vậy, nó sẽ được sử dụng làm nguồn sáng rangefinder, bạn có thể thay đổi kích thước của dòng cấp vào theo cường độ ánh sáng phát ra trực tiếp để điều chế biên độ, tức là thiết bị phát sáng bán dẫn này vừa “bức xạ” vừa “điều chế” " chức năng kép.
Được sử dụng để nhận thiết bị chuyển đổi phát hiện quang điện hồng ngoại ánh sáng điều chế thường là photodiode silicon hoặc photodiode tuyết lở, các thiết bị này có "hiệu ứng quang điện". Khi ánh sáng bên ngoài chiếu vào điểm nối PN của nó, do hiệu ứng chuyển đổi năng lượng quang điện ở các cực PN tạo ra một hiệu điện thế, kích thước của nó thay đổi theo cường độ ánh sáng tới.
Kích thước của sự khác biệt sẽ thay đổi theo cường độ của ánh sáng tới, do đó đóng vai trò "giải điều chế".
Thông số kỹ thuật và chức năng của máy đo khoảng cách quang điện
Máy đo khoảng cách quang điện hồng ngoại tầm ngắn có tầm xa tối đa là 2,5{10}}0m, độ chính xác khoảng ± (3 mm + 2 × 10-6 × D) (trong đó D là khoảng cách đo được); số đọc tối thiểu là 1 mm; thiết bị được trang bị thiết bị điều chỉnh cường độ ánh sáng tự động, việc đo cường độ ánh sáng có thể được điều chỉnh thủ công trong môi trường phức tạp; có thể được nhập vào nhiệt độ, áp suất khí quyển và hằng số lăng trụ để tự động sửa kết quả; có thể được tính toán tự động bằng cách nhập khoảng cách ngang góc dọc và chênh lệch chiều cao; có thể được tính bằng khoảng cách và chênh lệch chiều cao; có thể được sử dụng để đo khoảng cách đến khoảng cách 1,000 mét. Chênh lệch khoảng cách và độ cao có thể được tính toán tự động bằng cách nhập góc đứng; Việc cài đặt đường truyền có thể được thực hiện thông qua cài đặt trước khoảng cách; Tọa độ và độ cao của các điểm quan sát có thể được tính toán tự động nếu nhập tọa độ và độ cao của trạm. Có phép đo thông thường và phép đo theo dõi, trong đó thời gian cần thiết cho phép đo thông thường là 3 giây và có thể hiển thị giá trị trung bình của một số phép đo; thời gian cần thiết để đo theo dõi là 0,8 giây và phép đo khoảng cách được lặp lại tự động trong các khoảng thời gian nhất định.
