Cách sử dụng đồng hồ vạn năng để kiểm tra điện trở đất
Thông thường, khi kiểm tra điện trở đất cần phải chôn thân đất và dẫn mặt đất ra ngoài để các thiết bị, dụng cụ được nối đất chắc chắn. Để đảm bảo điện trở đất đáp ứng yêu cầu, thường cần phải có máy đo điện trở đất đặc biệt như máy đo điện trở đất Kyoritsu 4105A của Nhật Bản/Kyoritsu 4102A để đo. Hoặc sử dụng máy đo điện trở đất dạng kẹp tương đối đắt tiền.
Tuy nhiên, trong quá trình sử dụng, máy đo điện trở đất đặc biệt đắt tiền và bất tiện khi mua. Có thể dùng đồng hồ vạn năng để đo điện trở đất không? Tác giả đã sử dụng đồng hồ vạn năng để tiến hành thí nghiệm về điện trở đất ở các loại đất khác nhau, đồng thời kết hợp số liệu đo được bằng đồng hồ vạn năng với máy đo điện trở đất đặc biệt. Dữ liệu đo bằng máy đo điện trở được so sánh và cả hai đều rất gần nhau. Các phương pháp đo cụ thể như sau:
Tìm hai thanh thép tròn dài 8 mm, dài 1m, mài nhọn một đầu làm que thử phụ rồi cắm xuống đất cách hai bên thân nối đất A 5m để kiểm tra. Độ sâu phải lớn hơn 0,6m và giữ ba đường thẳng trên một đường thẳng.
Ở đây A là thân nối đất cần kiểm tra, B và C là que thử phụ

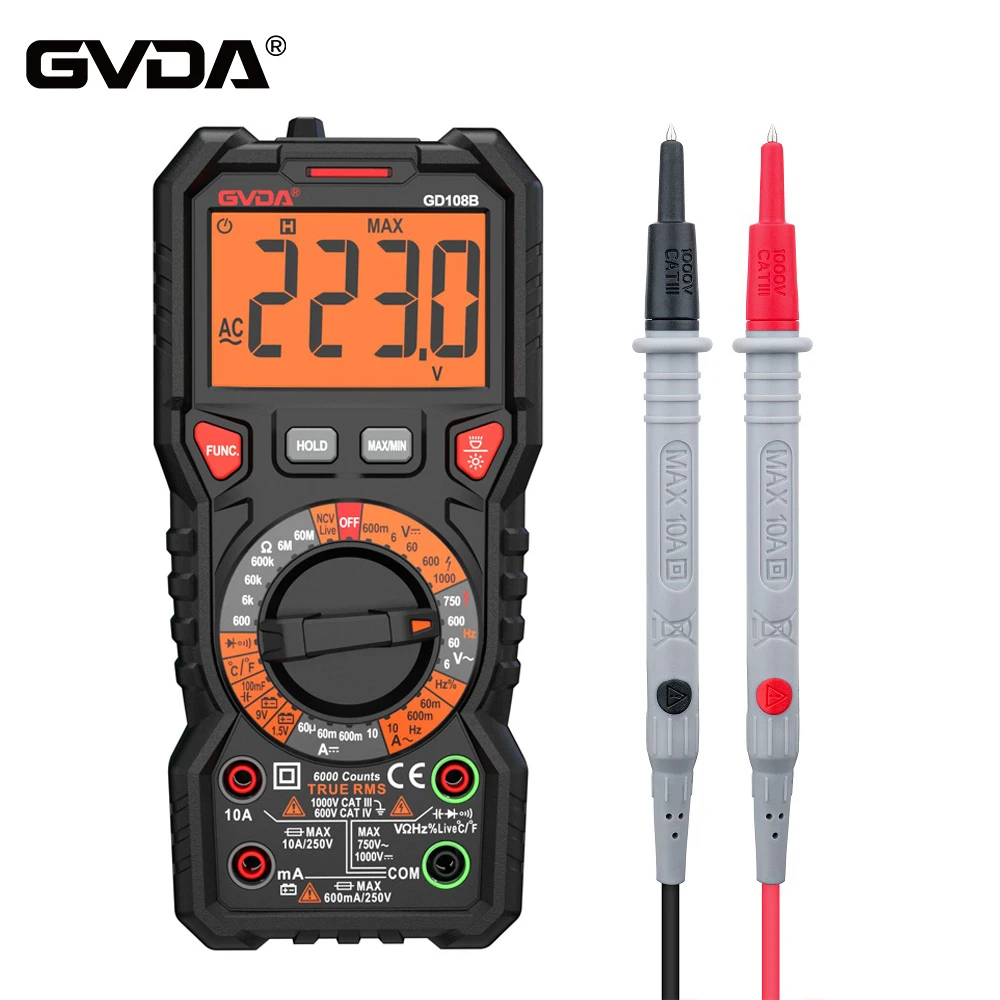

Sau đó sử dụng đồng hồ vạn năng (bánh răng R*1) để đo giá trị điện trở giữa A và B; A và C, được ghi lần lượt là RAB, RAC và RBC. Sau đó qua tính toán tìm được giá trị điện trở nối đất của vật nối đất A.
Bởi vì điện trở đất là điện trở tiếp xúc giữa thân đất và đất. Gọi điện trở nối đất của A, B, C lần lượt là RA, RB và RC. Giả sử điện trở của đất giữa A và B là RX. Vì khoảng cách giữa AC và AB bằng nhau nên điện trở của đất giữa A và C cũng có thể là RX; và vì BC{0}}AB nên điện trở của đất giữa B và C xấp xỉ 2RX, nên:
RAB=RA+RB+RX. . . . . .
①RAC=RA+RC+RX. . . . . .
②RBC=RB+RC+2RX. . . . . .
③ Đặt ①+②-③ để có: RA=(RAB+RAC-RBC)/2. . . . . . ④
Công thức ④ là công thức tính điện trở đất.
Ví dụ đo thực tế: Dữ liệu đo được của một vật nối đất nhất định hiện nay như sau: RAB=8.4∩, RAC=9.3∩, RBC=10.5∩. Nhưng:
RA=(8.4+9.3-10.5)/2=3.6(∩)
Do đó, giá trị điện trở nối đất của vật nối đất A đo được là 3,6∩.
Điều đáng chú ý là trước khi đo, ba thân nối đất A, B, C cần được đánh bóng và đánh bóng bằng giấy nhám để giảm thiểu điện trở tiếp xúc giữa dây đo và thân nối đất nhằm giảm thiểu sai số.
