Cách kiểm tra điện trở đất bằng đồng hồ vạn năng
Thông thường, để kiểm tra điện trở đất cần phải chôn thân đất và dẫn lên mặt đất để nối đất cho các dụng cụ, thiết bị một cách chắc chắn. Để đảm bảo điện trở nối đất đạt yêu cầu thường phải sử dụng máy đo điện trở đất chuyên dụng như Máy đo điện trở đất Kyoritsu 4105A/Koritsu 4102A. Ngoài ra, có thể sử dụng máy đo điện trở đất kẹp đắt tiền hơn.
Nhưng trong sử dụng, máy đo điện trở đất đặc biệt có giá cao, mua bất tiện, có thể dùng đồng hồ vạn năng để đo điện trở nối đất không? Các tác giả đã sử dụng đồng hồ vạn năng đo chất lượng đất khác nhau của đất trên điện trở nối đất của thí nghiệm và sẽ được đo bằng đồng hồ vạn năng và máy đo điện trở nối đất chuyên dụng. Dữ liệu đo được đã được so sánh, cả hai đều rất gần nhau. Các phương pháp đo cụ thể như sau:
Tìm hai thanh thép tròn dài 8mm, dài 1m, một đầu mũi mài làm que thử phụ, được cắm vào thân nối đất để kiểm tra ở hai bên của A cách mặt đất 5m, độ sâu phải lớn hơn {{ 3}}.6m, và làm cho cả ba giữ một đường thẳng.
Ở đây A cho phần thân nối đất cần kiểm tra, B, C cho que thử phụ

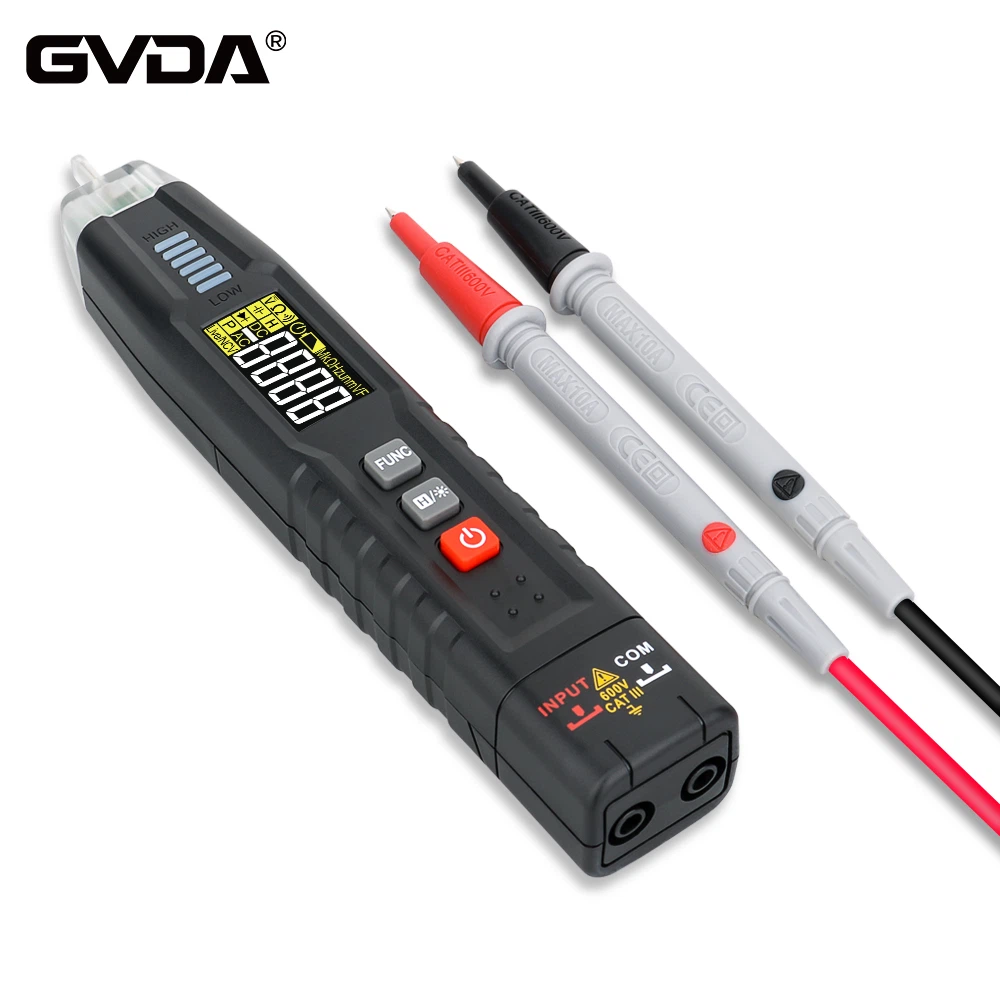

Sau đó dùng đồng hồ vạn năng (R*1 stop) để đo điện trở giữa A và B; A và C lần lượt ghi là RAB, RAC, RBC rồi tính toán tìm giá trị điện trở nối đất của thân nối đất A.
Vì điện trở nối đất đề cập đến điện trở tiếp xúc giữa thân nối đất và đất. Gọi điện trở nối đất của A, B, C lần lượt là RA, RB, RC. sau đó đặt điện trở của đất giữa A và B là RX, vì khoảng cách AC, AB bằng nhau nên giữa điện trở của đất có thể là A và C cũng là RX; và vì BC=2AB nên B và C giữa điện trở của đất xấp xỉ bằng 2RX, nên:
RAB=RA+RB+RX......
①RAC=RA+RC+RX......
②RBC=RB+RC+2RX......
③ ① + ② - ③ tức là: RA=(RAB + RAC - RBC)/2...... ④
④ loại là công thức tính điện trở nối đất.
Ví dụ về phép đo: hôm nay đã đo dữ liệu sau của vật thể nối đất: RAB=8.4 ∩, RAC=9.3 ∩, RBC=10.5 ∩. Sau đó:
RA=(8.4+9.3-10.5)/2=3.6(∩)
Do đó, giá trị điện trở nối đất của vật nối đất A đo được là 3,6∩.
Điều cần lưu ý: trước khi đo, bạn cần đánh bóng ba thân nối đất A, B, C bằng giấy nhám sáng bóng để giảm thiểu điện trở tiếp xúc giữa bút đo và thân nối đất nhằm giảm thiểu sai số.
