Cách đo chất lượng tụ điện và dòng điện rò của chúng bằng đồng hồ vạn năng kỹ thuật số
Nhìn chung có ba loại lỗi tụ điện: hư hỏng do đánh thủng, dòng rò lớn và giá trị thay đổi. Nếu muốn đánh giá chất lượng của tụ điện trên thiết bị máy, bạn có thể sử dụng đồng hồ vạn năng kỹ thuật số để đo. Nhà thợ điện dưới đây giới thiệu cách sử dụng đồng hồ vạn năng số để đo chất lượng của tụ điện và dòng điện rò của nó.
1. Đánh giá chất lượng của tụ điện dựa trên điện dung của nó.

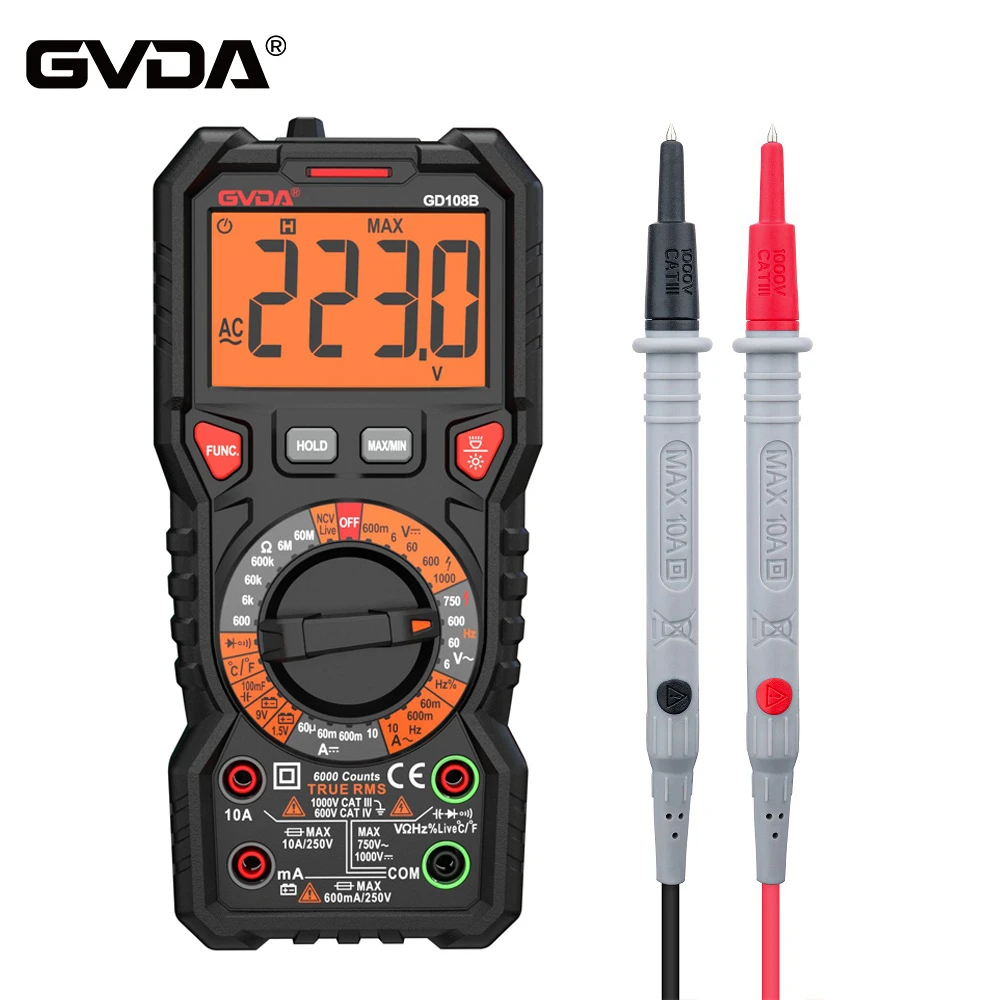

Ngày nay, nhiều đồng hồ vạn năng kỹ thuật số được trang bị cài đặt điện dung, có thể đo trực tiếp điện dung. Nếu muốn đánh giá chất lượng của tụ điện, bạn có thể trực tiếp sử dụng cài đặt điện dung của đồng hồ vạn năng kỹ thuật số để đo công suất của tụ điện để biết chất lượng của tụ điện. Khi đo, điều chỉnh công tắc phạm vi của đồng hồ vạn năng sang bánh răng tụ điện thích hợp như trong hình trên (đối với đồng hồ vạn năng tự động thay đổi phạm vi, không cần chọn bánh răng) và sử dụng dây dẫn thử nghiệm màu đỏ và đen để chạm vào hai chân của tụ điện tương ứng (đối với tụ điện, không cần xem xét cực tính của chân khi đo), số đọc hiển thị trên đồng hồ vạn năng là điện dung. Nếu điện dung đo được rất gần với giá trị danh nghĩa của nó thì tụ điện còn tốt. Mặt khác, nếu số đọc sai lệch nhiều so với giá trị danh nghĩa thì có nghĩa là tụ điện có vấn đề.
Nếu điện dung đo được nhỏ hơn đáng kể so với giá trị danh định thì có nghĩa là tụ điện đã bị hỏng. Thông thường, nếu để tụ điện trong thời gian dài, chất điện phân bên trong sẽ bị cạn kiệt, khiến dung lượng của nó trở nên rất nhỏ. Loại tụ điện này thường không phù hợp để sử dụng. Nếu đồng hồ vạn năng hiển thị số "1" khi thực sự đo tụ điện, nghĩa là tụ điện bị tràn, bạn có thể sử dụng dải điện trở của đồng hồ vạn năng để đo điện trở của nó. Nếu điện trở hiển thị rất nhỏ có nghĩa là tụ điện đã bị hỏng và bị hỏng. Nếu công suất đo được của một tụ điện nhất định lớn hơn nhiều so với giá trị danh nghĩa, điều đó có nghĩa là tụ điện có dòng rò lớn và nói chung không nên sử dụng tụ điện này.
2. Đo dòng rò của tụ điện
Đối với các tụ điện để lâu ngày, hiệu suất cách điện của một số sẽ giảm, khiến dòng điện rò tăng lên. Nếu đo công suất của tụ điện có dòng rò lớn như vậy bằng thang điện dung thì công suất hiển thị sẽ lớn hơn. Tại thời điểm này, chúng ta có thể đo điện dung. dòng điện rò rỉ để xác định thêm liệu nó có sẵn hay không.
Khi đo dòng điện rò rỉ, hãy nối nối tiếp tụ điện đo được với ampe kế DC (bạn có thể sử dụng phạm vi 2{2}}mA của đồng hồ vạn năng kỹ thuật số để đo), sau đó kết nối tụ điện với nguồn điện 5V DC. Lúc đầu, dòng điện hiển thị trên ampe kế lớn hơn, sau đó giảm dần cho đến khi đạt đến giá trị 0. Giả sử sau khi tụ được sạc đầy, dòng điện hiển thị trên ampe kế không bằng 0, chứng tỏ tụ điện đang bị rò rỉ. Lúc này dòng điện hiển thị trên đồng hồ vạn năng chính là dòng điện rò của tụ điện.
