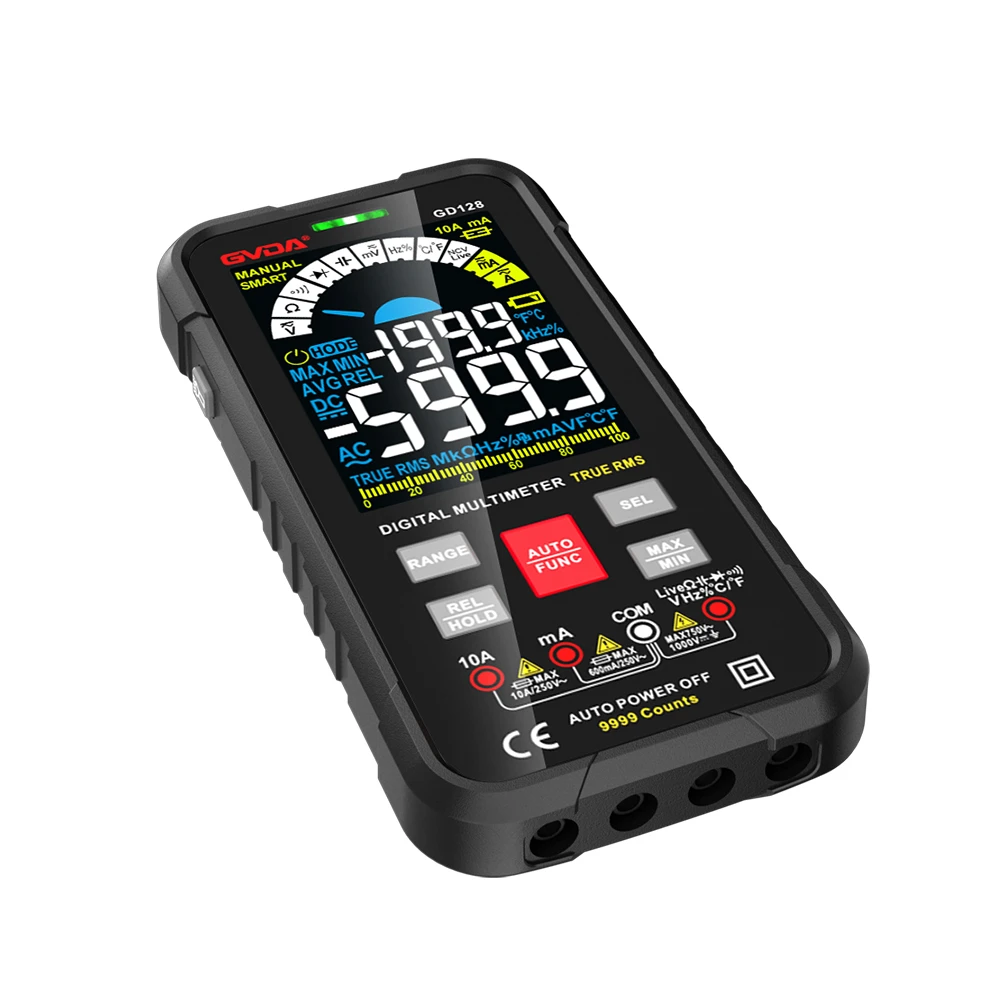

Cách sử dụng đồng hồ vạn năng để kiểm tra chất lượng linh kiện và chức năng mạch
1. Loại điện cảm, chẳng hạn như đầu 220V của máy biến áp điện có công suất từ 1W đến 500W, điện trở DC thường nằm trong khoảng từ vài K Ω đến vài chục Ω, công suất càng cao thì điện trở càng thấp. Điện trở cuộn dây của rơle điện từ gần như nằm trong phạm vi này; Ngoài ra, máy biến áp được sử dụng trong bộ nguồn ở chế độ chuyển mạch có điện trở DC tương đối thấp, thường dao động từ vài phần mười đến vài chục ohm. Công suất và tần số càng cao thì điện trở DC càng thấp. Và điện trở DC của cuộn cảm hoàn thiện nhỏ cũng nằm trong phạm vi này.
Đặc điểm chung của phép đo điện cảm là kết quả kiểm tra đều giống nhau bất kể đo tiến, lùi hay sử dụng bất kỳ bánh răng nào của con trỏ hoặc đồng hồ đo kỹ thuật số.
2. Đo thiết bị bán dẫn: Khi đo điốt, điện trở thuận thường nằm trong khoảng từ vài Ω đến vài trăm Ω và kết quả kiểm tra có thể khác nhau tùy thuộc vào đồng hồ đo và thiết bị. Và điện trở ngược sẽ rất lớn, thường từ vài megabyte đến ∞, nhưng ống germani sẽ nhỏ hơn, thường trên vài trăm K Ω. Nếu sử dụng đồng hồ đo con trỏ Rx10K để đo một diode có giá trị điều chỉnh điện áp dưới 9V, thì cả điện trở thuận và điện trở ngược đều rất thấp là điều bình thường. Khi đo các bóng bán dẫn NPN hoặc PNP, b, c và e có thể hiểu là hai điốt nối với nhau và có thể đo bằng phương pháp trên. Đối với các đồng hồ đo có bánh răng bán dẫn chuyên dụng, bánh răng này có thể được sử dụng để đo trực tiếp.
3. Đo điện dung
Đối với đồng hồ kỹ thuật số, phép đo điện dung có thể được sử dụng trực tiếp. Nếu là đồng hồ đo con trỏ, các tụ điện trên 100 μ F có thể được đo ở chế độ Rx1 hoặc R × 10, và các tụ điện dưới 100 μ F có thể được đo ở chế độ Rx1K hoặc Rx10K. Tốt hơn hết là con trỏ nên quay về điểm gốc sau khi lắc (công suất càng lớn thì dao động càng lớn), nếu không sẽ xảy ra hiện tượng rò rỉ hoặc đổi đầu dò để kiểm tra lại, vì độ rò rỉ của tụ điện sẽ tăng lên khi đặt điện áp ngược . Đối với tụ điện vừa được tháo ra khỏi mạch điện phải phóng điện và đo để tránh làm hỏng đồng hồ vạn năng.
4. Đo sơ bộ mạch tích hợp
Cần có một mạch tích hợp tốt làm tài liệu tham khảo cho việc này. So sánh và kiểm soát điện trở tiến và lùi của hai chân bất kỳ một cách riêng biệt. Nếu có sự khác biệt đáng kể về điện trở giữa các chân nhất định so với mạch tích hợp tốt thì có thể xác định sơ bộ rằng mạch tích hợp đã bị hỏng.
đo lường trực tuyến
Đo lường trực tuyến thuộc về đo lường trực tiếp. Bước đầu tiên để thực hiện công việc này là hiểu điện áp hoặc dòng điện bình thường của điểm đo. Tốt nhất nên sử dụng đồng hồ đo kỹ thuật số có điện trở trong cao khi đo điện áp để giảm ảnh hưởng đến trạng thái làm việc của mạch thử nghiệm, nếu không độ tin cậy của dữ liệu thử nghiệm sẽ giảm đi rất nhiều. Đo điện áp trực tuyến là một phương tiện quan trọng để xác định chất lượng của mạch hoặc linh kiện.
Khi đo dòng điện, điểm được kiểm tra phải được ngắt kết nối và tắt nguồn, đồng hồ vạn năng phải được kết nối nối tiếp và thiết bị phải được đặt ở vị trí cao hơn một chút so với dòng điện của điểm được kiểm tra. Sau đó, thử nghiệm có thể được tiến hành khi bật nguồn.
Cuối cùng, cần lưu ý rằng cần lưu ý đến an toàn cá nhân khi đo trực tuyến nếu mạch có điện áp vượt quá 36V. Ngoài ra, hãy chú ý đến độ chính xác của đầu dò và tránh làm đoản mạch mạch được thử nghiệm.
