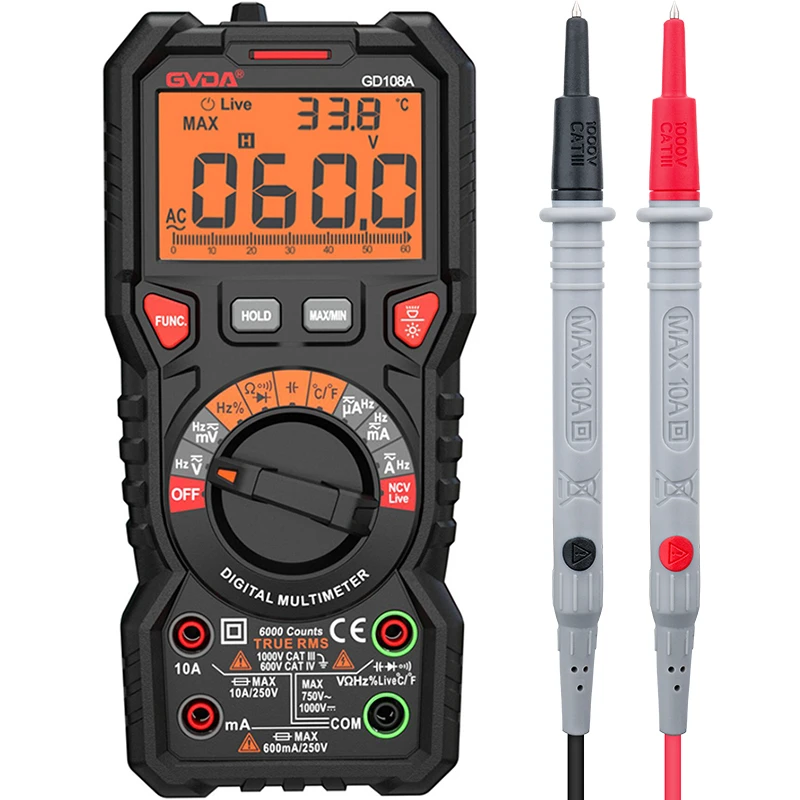

Đồng hồ vạn năng kỹ thuật số là đồng hồ vạn năng kỹ thuật số đa dải DMM bao gồm một vôn kế kỹ thuật số DVM ba chữ số rưỡi hoặc bốn chữ số rưỡi bằng cách mở rộng phạm vi. Bộ chuyển đổi A / D ICL7106 và màn hình tinh thể lỏng ba phần rưỡi tạo thành vôn kế kỹ thuật số 200mV, trên cơ sở đầu vôn kế 200mV này, một đồng hồ vạn năng kỹ thuật số được hình thành bằng cách thêm bộ chia điện áp, bộ chuyển mạch và bộ chỉnh lưu để mở rộng phạm vi. Nguyên lý hoạt động của nó: chủ yếu để đo điện áp, dòng điện, điện áp xoay chiều, xoay chiều Dòng điện, điện dung, điện cảm và điện trở được biến đổi đồng nhất thành tín hiệu điện áp DC và suy giảm đến 200mV sau đó được gửi đến bộ chuyển đổi A / D để xử lý và hiển thị. Bộ chuyển đổi A / D chỉ có thể nhận ra tín hiệu dưới 200mV, nghĩa là, bất kể tín hiệu đầu vào. Bất kỳ tín hiệu nào trước tiên phải được chuyển đổi thành tín hiệu điện áp DC và tín hiệu phải được suy giảm dưới 200mV thông qua bộ suy hao và được gửi đến A Bộ chuyển đổi / D để xử lý và hiển thị. Điều này tương đương với nguyên lý hoạt động của đồng hồ vạn năng dạng con trỏ. Ta biết kim chỉ Nguyên tắc làm việc của đồng hồ vạn năng là sử dụng một ampe kế một chiều cực nhỏ từ điện làm đầu đồng hồ. Trên cơ sở đầu đo, phạm vi đo của dải điện áp một chiều được mở rộng bằng cách chia điện áp có điện trở mắc nối tiếp với đầu công tơ, và phạm vi đo của dải dòng điện một chiều được mở rộng bằng cách chia điện trở với điện trở trong song song với đầu công tơ. Để mở rộng phạm vi đo của dải điện áp xoay chiều, chỉnh lưu tín hiệu xoay chiều thành tín hiệu một chiều và cho dòng chảy qua đồng hồ để đo. Đồng hồ vạn năng đo điện trở bằng vôn kế, có nghĩa là điện trở được đo theo dòng điện chạy qua điện trở đo được. , nếu giá trị điện trở của điện trở được thử nghiệm lớn hơn, thì dòng điện chạy qua điện trở được thử nghiệm nhỏ hơn, có nghĩa là giá trị điện trở của điện trở được thử nghiệm là lớn; ngược lại, nếu giá trị điện trở của điện trở cần thử nghiệm nhỏ thì dòng điện chạy qua điện trở cần thử nghiệm cũng nhỏ hơn. Lúc này góc lệch của con trỏ càng lớn thì giá trị điện trở đo được càng nhỏ và có thể đo kích thước của điện trở bằng nguyên lý này.
Có nghĩa là, đồng hồ vạn năng con trỏ cần chuyển đổi tín hiệu điện áp, tín hiệu dòng điện, tín hiệu điện áp xoay chiều, điện trở, v.v. được đo thành tín hiệu dòng điện một chiều thông qua điện trở bộ chia điện áp bên trong, điện trở shunt và bộ chỉnh lưu, và vượt qua nó vào máy đo để đo.
Đồng hồ vạn năng kỹ thuật số cần chuyển đổi tín hiệu điện áp, tín hiệu dòng điện, tín hiệu điện áp AC, điện trở, điện dung, điện cảm, diode, v.v. được đo đồng nhất để chuyển đổi tín hiệu điện áp DC và làm suy giảm nó xuống dưới 200mV bằng bộ suy hao và gửi nó đến A / D để xử lý và hiển thị. .
Nói cách khác, một câu đơn giản, đầu của đồng hồ vạn năng kỹ thuật số là cốt lõi của nó, là một vôn kế kỹ thuật số có dải đo 200mV. Trên cơ sở của vôn kế này, phạm vi được mở rộng để tạo thành một đồng hồ vạn năng kỹ thuật số.
