Đồng hồ vạn năng kỹ thuật số để đo tính liên tục của dây
1. Đồng hồ vạn năng kỹ thuật số là một công cụ mạnh mẽ để đo lường điện tử. Nó có thể được sử dụng để đo dòng tắt-mở trong cuộc sống hàng ngày. Đồng hồ vạn năng được chia thành vạn năng số và vạn năng con trỏ. Thông thường được chia thành tệp điện áp (AC cộng với DC), tệp hiện tại (AC cộng với DC), tệp điện trở. Đây là chức năng đơn giản nhất để sử dụng thiết bị đo điện trở để đo tính liên tục.
2. Chúng tôi lấy que thăm răng làm ví dụ minh họa. Đầu dò là một tay cầm bằng nhựa được kết nối với hai kim kim loại, tương tự như dây da thông thường của chúng ta. Để xác định xem điểm A và điểm B có được kết nối hay không, chúng ta sử dụng các bước sau:

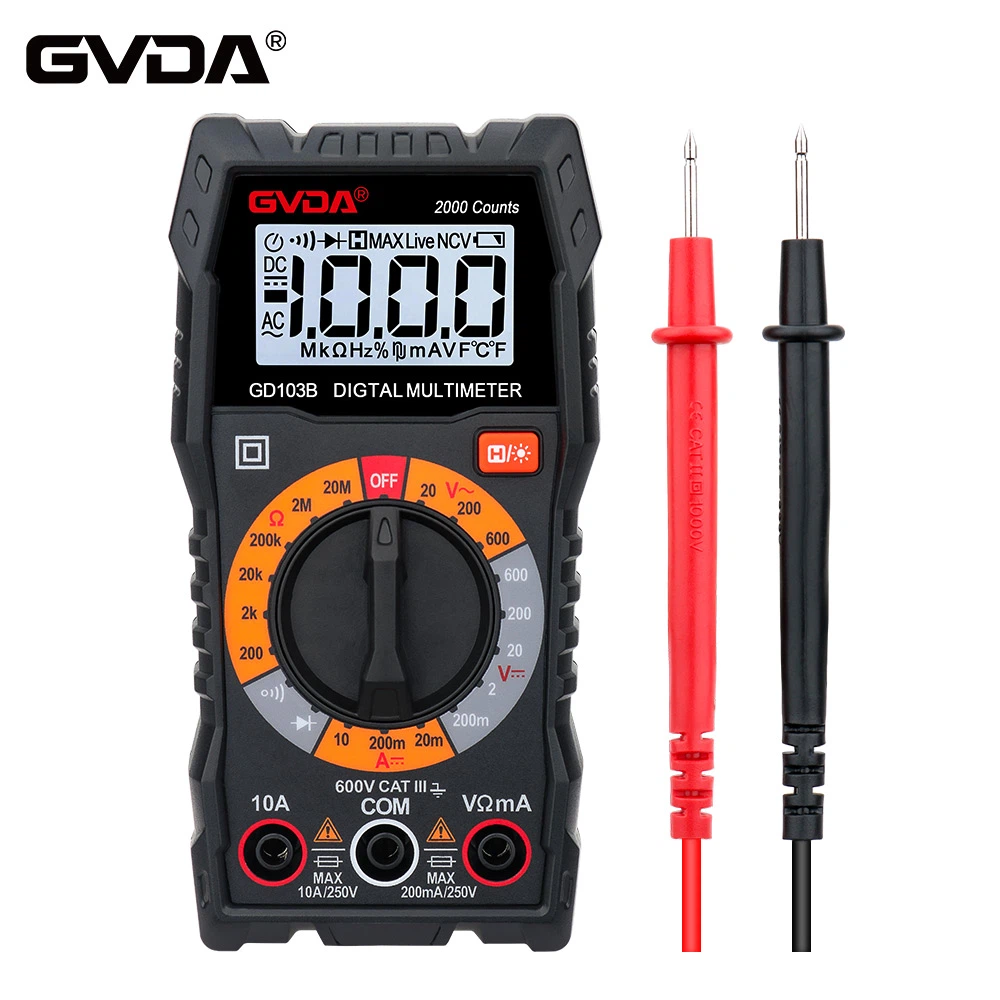

1) Đầu tiên hãy đảm bảo rằng đấu dây chính xác, dây đen được cắm vào ổ cắm COM và dây màu đỏ được cắm vào V (omiga, hoặc giao diện diode)
2) Bánh răng được đặt ở vị trí 200 của bánh răng điện trở, hoặc bánh răng của "buzzer, diode".
3) Nối bút đỏ hoặc bút đen vào hai đầu A và B lần lượt để đo. Nếu A và B bị ngắt kết nối, màn hình LCD sẽ hiển thị "1", có nghĩa là điện trở là vô hạn.
4) Sử dụng phương pháp tương tự để đo các điểm A và C để xác định xem chúng có được kết nối hay không. Nếu dây được kết nối, sẽ có tiếng còi và màn hình LCD sẽ hiển thị một số gần với "0", trong trường hợp này là "0. 001"; khi sử dụng bánh răng điện trở, nếu nối dây sẽ hiển thị các số Nhịp nhỏ hơn 200. Độ chính xác của đồng hồ vạn năng là khác nhau, và số đo cũng khác nhau, nhưng khi bật lên thì nó sẽ là một số gần. về không.
Phương pháp trên có thể được sử dụng trong cuộc sống hàng ngày như đo độ tắt của dây dẫn, độ tắt của công tắc điện, v.v.
3. Trong cuộc sống hàng ngày, có những thiết bị khác cũng có thể đo được bằng phương pháp này như tai nghe, loa… nhưng điện trở của chúng sẽ lớn hơn một chút. Hình dưới đây là một sơ đồ của một tai nghe. Có thể thấy rằng có hai kênh trái và phải. Bản chất là đầu chung và đầu kênh trái và phải được kết nối tương ứng với một cuộn dây, cuộn dây này sẽ rung và phát ra âm thanh khi được bật nguồn. Điện trở của cuộn dây thường là 30-100 ohms.
Đồng hồ vạn năng kỹ thuật số để đo tính liên tục của dây
4. Trong quá trình đo thực tế, bạn có thể kết nối bút thử màu đỏ và đen với đầu chung và đầu kênh bên trái và bên phải tương ứng. Cẩn thận để không chạm vào các đường giữa bút thử màu đỏ và màu đen. Như bạn có thể thấy trong ví dụ bên dưới, điện trở giữa kênh bên trái và đầu nối chung được đo là 33 ohms, cho thấy rằng kênh này bình thường. Kênh khác cũng có thể được đánh giá theo cách tương tự.
5. Đối với đồng hồ vạn năng con trỏ:
1) Kết nối chính xác dây dẫn thử nghiệm màu đỏ và dây dẫn thử nghiệm màu đen
2) Các dây dẫn thử nghiệm màu đỏ và đen được kết nối với cả hai đầu của đường dây cần đo
3) Nếu điện trở của con trỏ gần bằng 0 hoặc tương đối nhỏ, đường dây đã được kết nối. Nếu nó không di chuyển, hoặc điện trở cao, dây đã bị hỏng.
