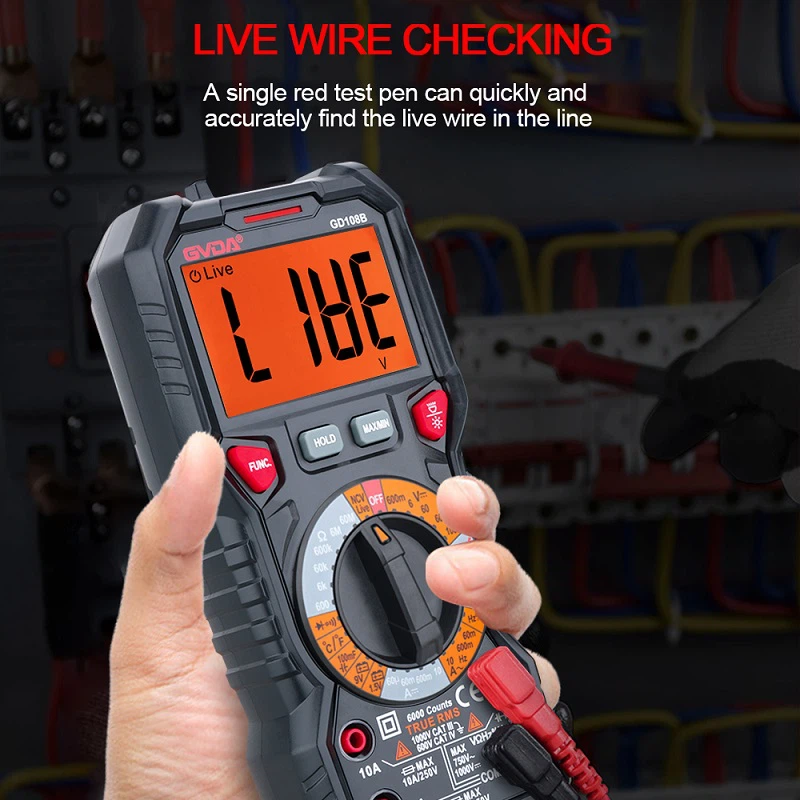

Phân tích lỗi đo điện áp vạn năng/đồng hồ vạn năng kỹ thuật số
Nếu điện áp đo được là nguồn điện xoay chiều, tần số 50Hz và cả hai đồng hồ đo đều đạt tiêu chuẩn, điều đó chỉ có thể cho biết điện trở trong của điện áp đo được quá cao. Yếu tố lớn nhất ảnh hưởng đến kết quả điện áp đo được của đồng hồ vạn năng con trỏ và đồng hồ vạn năng kỹ thuật số ở cùng tần số là sự khác biệt về điện trở trong, rất đáng kể và không cùng độ lớn. Khi điện trở trong của điện áp đo được nhỏ thì sự chênh lệch không đáng kể. Khi điện trở trong của điện áp đo được lớn thì kết quả đo sẽ khác biệt đáng kể.
Trong tình huống này, điện áp đo được có thể không phải là đường dây điện trực tiếp 220V thực tế hoặc điện áp được đo sau khi đường dây trực tiếp đi qua một số thiết bị điện hoặc điện áp của vỏ rò điện.
Loại trừ các khả năng trên, nó chỉ có thể chỉ ra rằng một trong hai đồng hồ đo không chính xác và cần được bảo trì và hiệu chỉnh.
Có lỗi đo điện áp. Trước tiên, bạn cần làm rõ tần số của điện áp xoay chiều đo được tính bằng Hz là bao nhiêu? Điện áp này có phải là sóng hình sin thuần túy không?
Tất cả các loại đồng hồ vạn năng hiện có trên thị trường đều có dải tần đáp ứng và dạng sóng AC được đánh dấu trên sách hướng dẫn khi đo điện áp xoay chiều. Đối với nhiều loại đồng hồ vạn năng kỹ thuật số thông thường, đáp ứng tần số của chúng thường là 40-1000Hz và bắt buộc phải là sóng hình sin (độ méo nhỏ hơn hoặc bằng 1%). Điện áp xoay chiều đo được ngoài phạm vi trên không đảm bảo độ chính xác của phép đo. Điều này là do hầu hết các mạch chuyển đổi AC/DC trong đồng hồ vạn năng kỹ thuật số được thiết kế bằng bộ khuếch đại hoạt động kép công suất thấp TL062, có sản phẩm băng thông khuếch đại hạn chế (GBW). Do đó, đồng hồ vạn năng kỹ thuật số không thể đo điện áp xoay chiều tần số cao (tất nhiên, điều này còn phụ thuộc vào việc điện trở chia điện áp của đồng hồ vạn năng có được bù hay không).
Đối với đồng hồ vạn năng con trỏ thông thường (được người Mỹ phát minh lần đầu tiên và đã tồn tại được 100 năm kể từ đó), cấu trúc bên trong của nó khá đơn giản, với đầu đồng hồ đo có độ nhạy cao + chỉnh lưu điốt + bộ chia điện áp (một vài đồng hồ vạn năng con trỏ thêm một bộ khuếch đại AC bao gồm một bộ khuếch đại hoạt động giữa đầu đồng hồ và bộ chia điện áp để cải thiện độ nhạy). Vì vậy, độ chính xác đo của đồng hồ vạn năng cổ xưa và rẻ tiền này không thể so sánh với đồng hồ vạn năng kỹ thuật số. Bộ chia điện áp của loại đồng hồ này thường không được bù điện dung nên đáp ứng tần số của nó thường là 40-400Hz.
Hai mét đo cùng một điện áp xoay chiều với chênh lệch vài chục volt. Đầu tiên bạn cần kiểm tra mạng điện trở chia điện của chúng xem có điện trở nào thay đổi giá trị không? Nếu mọi thứ đều bình thường, đối với đồng hồ vạn năng con trỏ, bạn cũng có thể kiểm tra xem con trỏ tiêu đề của nó có thể trỏ đến 0 không? Đối với đồng hồ vạn năng kỹ thuật số, bạn có thể kiểm tra xem chiết áp hiệu chỉnh cho dải điện áp xoay chiều của nó có bị lỏng không?
Nhân tiện, nếu bạn muốn đo chính xác điện áp xoay chiều của bất kỳ dạng sóng nào, bạn nên mua đồng hồ vạn năng RMS (TRMS) thực. Đồng hồ vạn năng này có thể đo chính xác điện áp xoay chiều của nhiều dạng sóng khác nhau như sóng hình sin, sóng tam giác, sóng hình chữ nhật, v.v. và không bị biến dạng.
