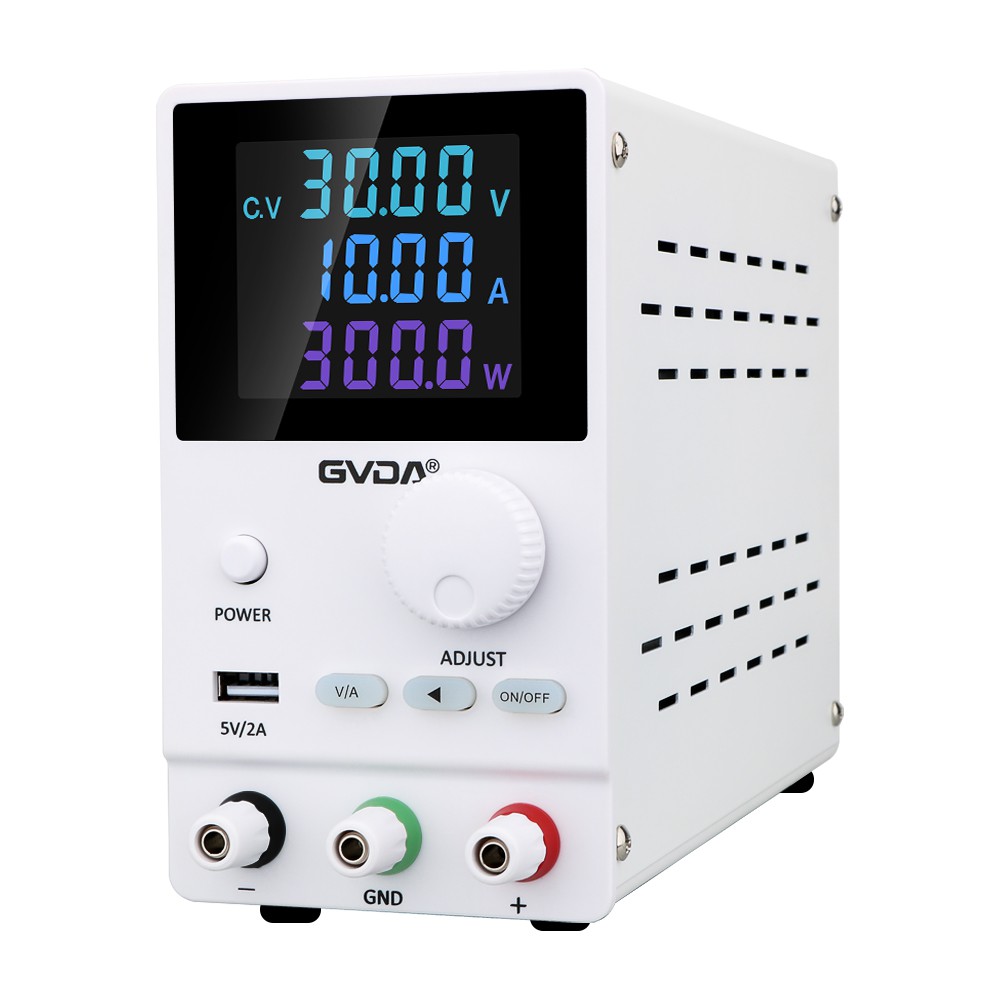

Bộ nguồn một chiều điều chỉnh là thiết bị biến đổi nguồn điện xoay chiều tần số 220V thành điện áp một chiều có đầu ra điều chỉnh. Nó cần trải qua bốn liên kết biến đổi, chỉnh lưu, lọc và điều chỉnh điện áp.
Nguyên lý hoạt động của bốn liên kết:
1. Máy biến áp nguồn: Là máy biến áp nấc, biến đổi điện áp xoay chiều 220V của lưới điện thành điện áp xoay chiều đáp ứng nhu cầu đưa đến mạch chỉnh lưu. Tỷ số biến đổi của máy biến áp được xác định bởi điện áp thứ cấp của máy biến áp.
2. Mạch lọc chỉnh lưu: Mạch chỉnh lưu biến đổi điện áp xoay chiều Ui thành điện áp một chiều tạo xung. Sau đó, thành phần gợn sóng lớn hơn được lọc ra bởi mạch lọc và điện áp một chiều U1 với độ gợn sóng nhỏ hơn được đưa ra.
Các mạch chỉnh lưu và lọc thường được sử dụng bao gồm chỉnh lưu và lọc toàn sóng, chỉnh lưu và lọc cầu, v.v.
3. Mạch lọc: Nó có thể lọc ra hầu hết các thành phần xoay chiều trong điện áp đầu ra của mạch chỉnh lưu, để thu được điện áp một chiều tương đối êm. Mỗi tụ lọc C đáp ứng RL-C=(3 ~ 5) T / 2, hoặc trung bình T Đối với chu kỳ tín hiệu AC đầu vào, RL là điện trở tải tương đương của mạch lọc chỉnh lưu.
4. Mạch ổn áp: Chức năng của mạch ổn áp là ổn định điện áp một chiều đầu ra, không thay đổi theo sự thay đổi của điện áp lưới xoay chiều và phụ tải.
Bộ điều chỉnh điện áp tích hợp thường được sử dụng bao gồm bộ điều chỉnh điện áp ba đầu cố định và bộ điều chỉnh điện áp ba đầu cuối có thể điều chỉnh.
Bộ điều chỉnh điện áp tích hợp điện áp dương có thể điều chỉnh thường được sử dụng là dòng CW317 (LM317), điện áp đầu ra của chúng có thể điều chỉnh từ 1,25V -37 V, các thành phần mạch ngoài đơn giản nhất chỉ cần một điện trở cố định và một chiết áp.
Chip của nó có bảo vệ an toàn, quá nhiệt và thoáng qua, và dòng điện đầu ra tối đa là 1.5A.
