Cấu tạo và sử dụng ampe kế kẹp biến áp

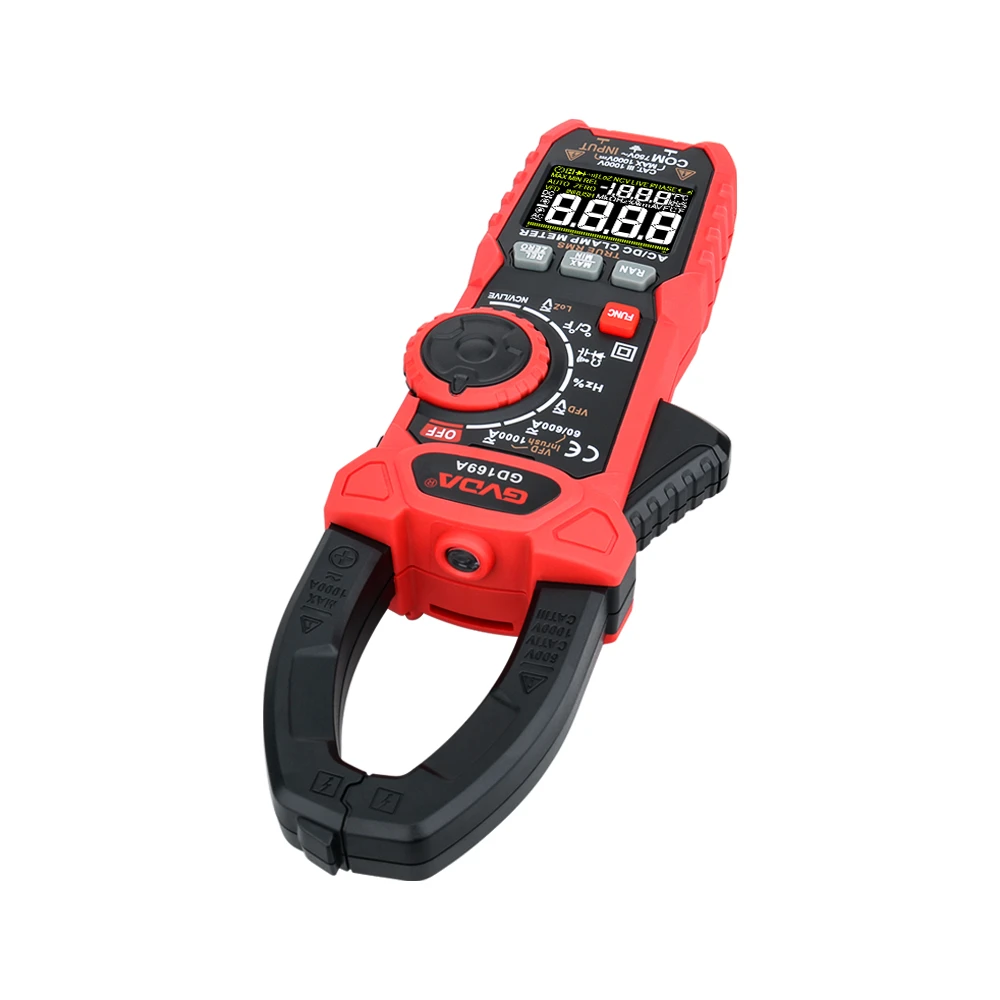

Đồng hồ kẹp, một thiết bị cầm tay có thể đo dòng điện xoay chiều trong mạch mà không cần ngắt, là một dụng cụ kết hợp ampe kế với máy biến dòng. Nó là một thành phần thiết yếu của một vạn năng kỹ thuật số.
Bố cục và ý tưởng
Máy biến dòng, cờ lê kẹp và hệ thống điện từ chỉnh lưu với dụng cụ phản lực tạo thành các bộ phận cơ bản của đồng hồ kẹp.
Hoạt động của đồng hồ kẹp tương tự như hoạt động của máy biến áp. Cuộn sơ cấp của máy biến áp tăng áp là dây dẫn đi qua lõi sắt kiểu kẹp; nó tương tự như cuộn sơ cấp của 1-máy biến áp rẽ. Vòng thứ cấp được tạo thành từ cuộn thứ cấp và ampe kế để đo lường. Một từ trường xoay chiều được tạo ra khi một dòng điện xoay chiều chạy qua một dây dẫn và kết quả là một dòng điện cảm ứng được tạo ra trong mạch thứ cấp. Tỉ số nghịch đảo số vòng dây của cuộn sơ cấp và thứ cấp tương đương với tỉ số cường độ dòng điện so với cường độ dòng điện sơ cấp. Để đo cường độ dòng điện chính, người ta dùng ampe kế kẹp. Nếu dòng điện đo được không đủ, dây sơ cấp có thể được chạy qua đồng hồ kẹp để thêm vòng dây đồng thời chia dòng điện cho số vòng dây.
Cuộn sơ cấp của máy biến dòng đi qua của ampe kế kẹp là dây được đo đi qua tâm của máy biến áp và cuộn thứ cấp được quấn trên lõi sắt và được nối với ampe kế AC của ampe kế kẹp. Công việc của cờ lê là mở và đóng phần có thể di chuyển được của lõi máy biến áp loại xuyên suốt để nó có thể kẹp dây đang được kiểm tra. Núm về cơ bản là một công tắc lựa chọn phạm vi.
Khi đo dòng điện, siết chặt cờ lê, mở rộng các ngàm và luồn dây đang được kiểm tra vào tâm của máy biến dòng cấp nguồn. Cuộn dây bên của ampe kế điện từ tạo ra một dòng điện chạy qua cuộn dây, làm lệch kim chỉ và hiển thị giá trị dòng điện đo được trên thang đo quay số.
Sau khi luồn dây thử vào cửa sổ qua nút lõi, hãy chú ý xem các hàm khớp với nhau ở mỗi bên như thế nào và tránh để bất kỳ vật nào khác cản trở việc mở;
Phạm vi tối thiểu của đồng hồ kẹp là 5A, do đó đo dòng điện nhỏ sẽ dẫn đến lỗi hiển thị lớn hơn. Kết quả này có thể được tính bằng cách quấn dây có điện trên đồng hồ kẹp trong một số tuần, chia giá trị đọc được cho số vòng và cộng các kết quả lại với nhau.
