Nguyên lý làm việc của đồng hồ kẹp Phân loại đồng hồ kẹp
Ampe kế kẹp hay còn gọi là ampe kìm, là một bộ máy biến dòng và ampe kế trong một thiết bị, nguyên lý làm việc và phép đo dòng điện của máy biến dòng là giống nhau. Bộ phận làm việc của nó chủ yếu bao gồm một ampe kế điện từ và máy biến dòng điện loại xuyên tâm. Thông qua lõi máy biến dòng điện loại tim được làm bằng các lỗ có thể di chuyển được và vào trong một kẹp, nên có tên là ampe kế kẹp. Không cần phải ngắt kết nối mạch có thể đo trực tiếp mạch điện xoay chiều, thiết bị cầm tay, bảo trì điện trong việc sử dụng rất thuận tiện, được sử dụng rộng rãi.
Nguyên lý làm việc của ampe kìm
Nguyên lý làm việc của ampe kìm giống như nguyên lý làm việc của máy biến áp. Cuộn sơ cấp đi qua dây lõi kẹp tương đương 1 vòng cuộn sơ cấp của máy biến áp là máy biến áp tăng áp. Cuộn thứ cấp và ampe kế dùng để đo tạo thành mạch thứ cấp. Khi dây dẫn có dòng điện xoay chiều chạy qua, chính lúc này cuộn dây sinh ra một từ trường xoay chiều, trong mạch thứ cấp sinh ra dòng điện cảm ứng, độ lớn dòng điện và tỉ số dòng điện sơ cấp tương đương với nghịch đảo tỉ số giữa số vòng dây cuộn sơ cấp và thứ cấp. Ampe kế kẹp dùng để đo dòng điện lớn, nếu dòng điện không đủ lớn, bạn có thể tăng số vòng dây dẫn sơ cấp qua ampe kìm, đồng thời lấy số dòng điện đo được chia cho số vòng dây. Kẹp ampe kế qua lõi của cuộn dây máy biến dòng điện ở phía thứ cấp của lõi và nối với ampe kế AC, cuộn sơ cấp của nó đi qua tâm của dây đo máy biến áp. Núm vặn thực chất là một công tắc chọn phạm vi và vai trò của cờ lê là mở và đóng bộ phận có thể di chuyển được của lõi máy biến áp lõi để làm cho nó kẹp chặt dây đo được. Đo dòng điện, nhấn cờ lê, mở hàm, dây dẫn mang dòng điện đo được đặt ở giữa máy biến dòng điện tập trung, khi dây dẫn đo có dòng điện xoay chiều qua từ thông dòng điện xoay chiều ở phía ngược của máy biến áp. cuộn dây tạo ra một dòng điện chạy qua cuộn dây của ampe kế điện từ, làm cho con trỏ bị lệch trong thang quay số chỉ ra giá trị dòng điện đo được.
Phân loại đồng hồ kẹp
Theo cấu trúc và cách sử dụng của nó được chia thành hai loại loại cuộn cảm lẫn nhau và hệ thống điện từ. Thường được sử dụng là ampe kế kẹp loại máy biến áp, bởi thiết bị đo hệ thống máy biến áp và bộ chỉnh lưu hiện tại. Nó chỉ có thể đo dòng điện xoay chiều. Độ lệch của bộ phận chuyển động của dụng cụ điện từ không liên quan gì đến cực tính của dòng điện nên có thể sử dụng cho cả AC và DC.
Tính năng của đồng hồ kẹp

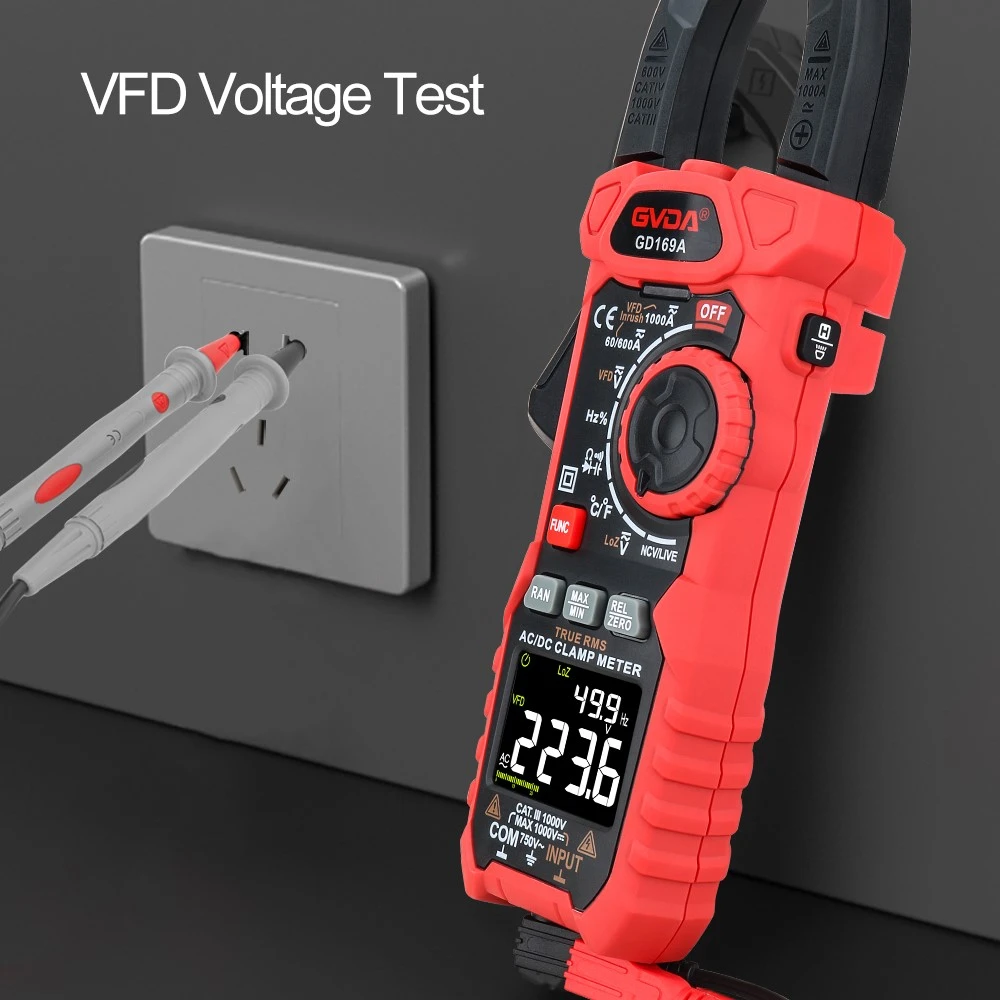

Đồng hồ kẹp có thể được thay đổi thành các phạm vi khác nhau bằng cách chuyển đổi bánh răng. Tuy nhiên, việc quay số không được phép hoạt động bằng điện. Độ chính xác chung của máy đo kẹp không cao, thường ở mức 2,5 ~ 5. Để thuận tiện cho việc sử dụng bảng, có nhiều loại công tắc khác nhau để đo các mức chức năng đo dòng điện và điện áp khác nhau. Đồng hồ kẹp ban đầu được sử dụng để đo dòng điện xoay chiều, nhưng bây giờ đồng hồ vạn năng có chức năng cũng có, có thể đo điện áp AC và DC, dòng điện, điện dung, diode, bóng bán dẫn, điện trở, nhiệt độ, tần số, v.v.
