Bách khoa toàn thư về kiến thức ampe kìm
Đặc điểm cấu trúc của đồng hồ kẹp:
Ampe kìm thường được sử dụng như ampe kế AC, trên đầu đồng hồ có một đầu kẹp. Khi đo dòng điện, đồng hồ kẹp không cần kết nối với mạch cần kiểm tra, chỉ cần luồn dây cấp nguồn (chỉ một) qua các hàm, Dòng điện có thể được đo trực tiếp.

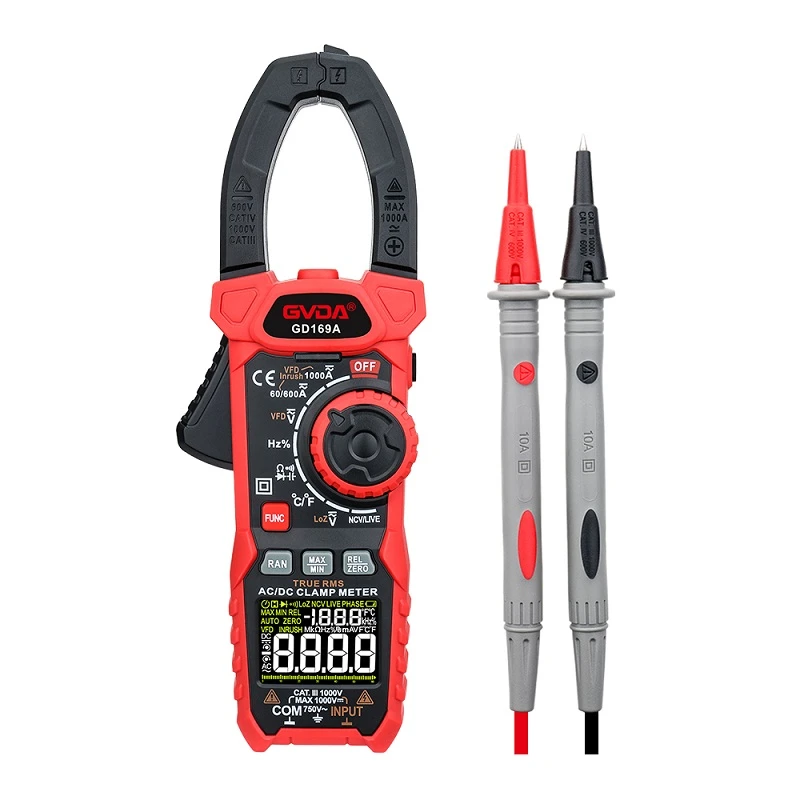

Đồng hồ kẹp chủ yếu bao gồm đầu kẹp, bộ kích hoạt kẹp, nút giữ, núm chức năng, màn hình tinh thể lỏng, giắc cắm dây đo và hai dây đo màu đỏ và đen. Đầu kẹp được sử dụng để kẹp dây để đo dòng điện và dây đo màu đỏ và đen chủ yếu được sử dụng để kết nối đồng hồ kẹp để đo điện trở và điện áp.
Đầu kẹp của đồng hồ kẹp chủ yếu được sử dụng để kẹp dây được kiểm tra khi đo dòng điện xoay chiều và sử dụng nguyên lý của máy biến dòng để cảm nhận dòng điện của dây.
Bộ kích hoạt kẹp của đồng hồ kẹp chủ yếu được sử dụng để mở và đóng đầu kẹp, đầu kẹp mở ra khi được nhấn và đầu kẹp đóng lại khi nhả ra.
Nút giữ của đồng hồ kẹp chủ yếu được sử dụng để giữ dữ liệu đo được khi kiểm tra mạch điện tử, để thuận tiện cho việc đọc dữ liệu đã ghi.
Núm chức năng của đồng hồ kẹp chủ yếu nhằm vào các đặc tính đa mục đích của đồng hồ kẹp và đặt phạm vi tương ứng cho các phát hiện khác nhau.
Màn hình LCD của đồng hồ kẹp chủ yếu được sử dụng để hiển thị thông tin như dữ liệu phát hiện, đơn vị dữ liệu và phạm vi đã chọn.
Ổ cắm dây dẫn thử nghiệm chủ yếu được sử dụng để kết nối phích cắm dây dẫn của dây dẫn thử nghiệm và các phụ kiện kiểm tra cách điện. Kết nối dây đo màu đỏ với giắc cắm VΩ và dây đo màu đen với đầu nối đất.
Cách hoạt động của đồng hồ kẹp:
Nguyên lý làm việc của ampe kế kẹp là: dựa trên nguyên lý làm việc của máy biến dòng, khi giữ chặt cờ lê của ampe kế kẹp, lõi sắt của máy biến dòng có thể được mở ra và dây của dòng điện đo được đi vào bên trong hàm như một cuộn sơ cấp điện cảm lẫn nhau hiện tại của thiết bị. Khi lõi của cờ lê được nới lỏng và đóng lại, một dòng điện cảm ứng được tạo ra trên cuộn thứ cấp của nó theo nguyên lý của máy biến áp và kim chỉ của ampe kế bị lệch, do đó cho biết giá trị của dòng điện đo được.
Điều đáng chú ý là: do nguyên tắc là sử dụng nguyên lý của máy biến áp, nên việc lõi sắt có được đóng chặt hay không và có lượng từ tính dư lớn hay không có ảnh hưởng lớn đến kết quả đo. Khi đo dòng điện nhỏ, sai số phép đo sẽ tăng lên. Tại thời điểm này, dây đo có thể được quấn nhiều lần trên lõi sắt để thay đổi tỷ lệ hiện tại của máy biến áp để tăng phạm vi hiện tại.
Ứng dụng của ampe kìm:
Sử dụng Ampe kìm trong các ứng dụng dân dụng:
Đối với thợ điện lắp đặt dân dụng, đồng hồ kẹp là một công cụ thiết yếu để đo tải trên các mạch nhánh khác nhau tại bảng phân phối. Mặc dù việc kiểm tra dòng điện tại chỗ thường là đủ, nhưng đôi khi việc kiểm tra này không cung cấp một bức tranh hoàn chỉnh khi bật và tắt tải, qua một số chu kỳ, v.v. Điện áp trong một hệ thống điện phải ổn định, nhưng dòng điện thì rất khác nhau.
Để kiểm tra mức tải cao nhất hoặc trường hợp xấu nhất trên mạch điện, hãy sử dụng đồng hồ kẹp có chức năng tối thiểu/tối đa được thiết kế để đo dòng điện cao tồn tại trong thời gian dài hơn 100 mili giây hoặc khoảng 8 chu kỳ. Được thiết kế. Những dòng điện này có thể gây ra các tình trạng quá tải ngắt quãng có thể gây ra sự ngắt mạch phiền toái cho bộ ngắt mạch.
Được đo ở phía tải của bộ ngắt mạch hoặc cầu chì. Bộ ngắt mạch sẽ mở mạch trong trường hợp xảy ra sự cố đoản mạch ngẫu nhiên. Điều này đặc biệt quan trọng đối với bất kỳ loại phép đo điện áp tiếp xúc trực tiếp nào. Mặc dù các kẹp của đồng hồ kẹp được cách điện và do đó cung cấp mức độ bảo vệ không có trong các phép đo điện áp tiếp xúc trực tiếp, vẫn cần thận trọng.
Một vấn đề phổ biến trong công việc điện trong các khu dân cư là sắp xếp các ổ cắm điện với bộ ngắt mạch. Ampe kìm rất hữu ích trong việc xác định ổ cắm cụ thể đang bật mạch nào. Bắt đầu bằng cách đọc đường cơ sở của dòng điện hiện có của mạch tại tổng đài. Sau đó, đặt đồng hồ kẹp ở chế độ MIN/MAX. Đi đến ổ cắm có liên quan, cắm tải (lý tưởng nhất là máy sấy tóc) và bật nó trong một hoặc hai phút. Kiểm tra xem giá trị dòng điện tối đa trên đồng hồ kẹp có thay đổi không. Máy sấy tóc thường sẽ vẽ 10-13 A, vì vậy sẽ có sự khác biệt đáng chú ý. Nếu các số đọc giống nhau, bạn không sử dụng đúng bộ ngắt mạch.
