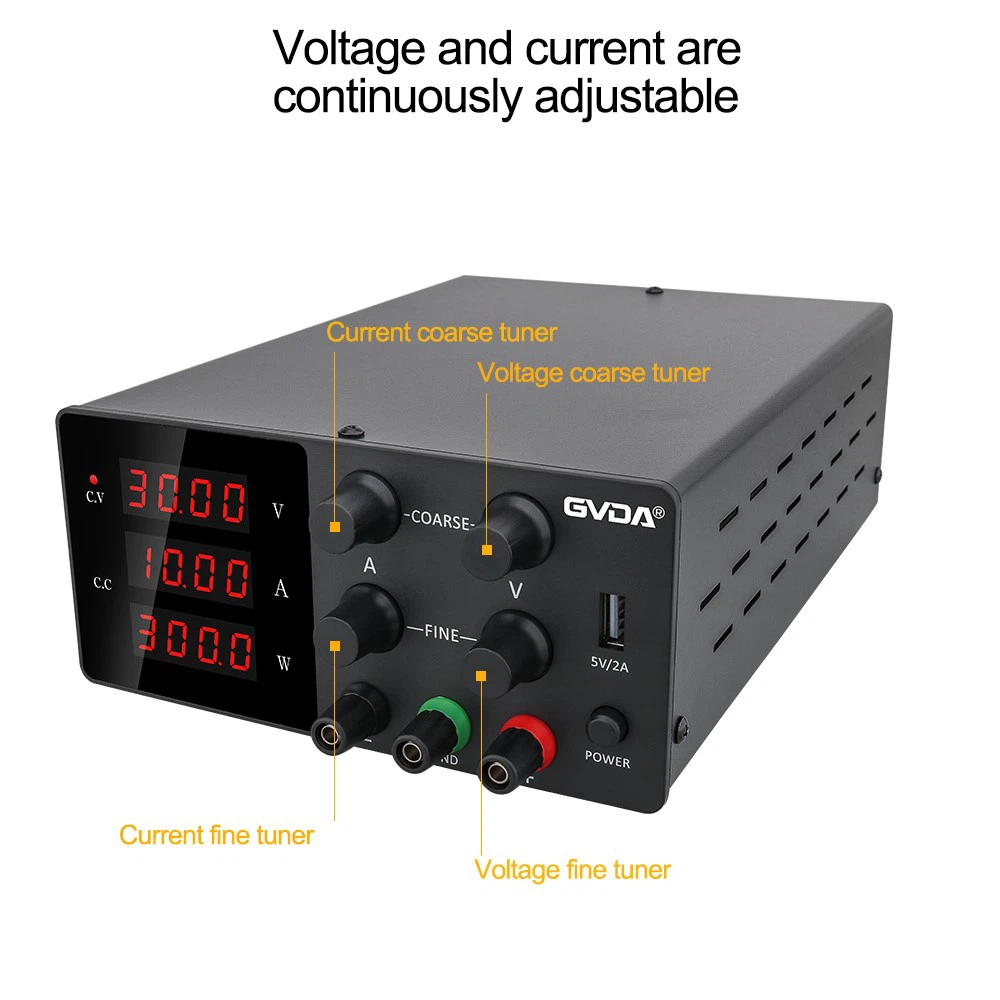

Ứng dụng của bộ cấp nguồn chuyển mạch loại - mới
Kể từ đầu thế kỷ 21, với sự phát triển không ngừng của công nghệ điện tử công suất, các bộ nguồn chuyển mạch tần số cao- ngày càng được sử dụng rộng rãi trong nhiều ứng dụng nhờ hiệu suất cao, hiệu suất cao, trọng lượng thấp và kích thước nhỏ. Bộ nguồn chuyển mạch DC ngày càng được sử dụng rộng rãi. Trong một số môi trường công nghiệp, cần phải cung cấp nguồn điện áp và dòng điện AC và DC, với phạm vi điều chỉnh rộng và độ gợn sóng thấp. Nếu sử dụng nhiều thiết bị cấp nguồn đơn chức năng thì khối lượng và trọng lượng sẽ tăng lên đáng kể, không kinh tế và không đáp ứng được yêu cầu của công việc. Vì vậy, công ty chúng tôi đã tiến hành nghiên cứu chuyên nghiệp và phát triển bộ giải pháp cung cấp điện.
Hệ thống điện này áp dụng công nghệ nguồn chuyển mạch và sơ đồ điều khiển kỹ thuật số, có thể được sử dụng làm nguồn điện áp xoay chiều, nguồn điện áp DC, nguồn dòng điện xoay chiều và nguồn dòng điện một chiều. Là nguồn điện áp, phạm vi điều chỉnh đầu ra là 1-250V và là nguồn hiện tại, phạm vi điều chỉnh là 1-30A. Tần số hoạt động là 0-400Hz. Đầu ra có thể được lựa chọn.
Cấu trúc mạch chính
Mạch chính của bộ nguồn được chia thành hai phần, phần trên là phần nguồn điện áp và phần dưới là phần nguồn dòng. Mỗi phần áp dụng cấu trúc hai{1}}giai đoạn. Sau khi chỉnh lưu và lọc đầu vào AC, đầu tiên nó sẽ trải qua quá trình chuyển đổi DC/DC và sau đó xuất ra thông qua biến tần. DC/DC sử dụng mạch nửa cầu để cung cấp điện áp bus DC ổn định và cách ly giai đoạn đầu vào và giai đoạn đầu ra. Phần biến tần sử dụng mạch biến tần toàn cầu thông thường, phù hợp với các ứng dụng có công suất cao. Đầu ra sử dụng hai bộ lọc LC giai đoạn-để lọc các gợn sóng tần số-cao. Lc1, Lc2 và Lc3 là các bộ triệt chế độ phổ biến. Hoạt động chuyển đổi tần số cao ở phía trước và phía sau của nguồn điện áp có thể dễ dàng gây nhiễu lẫn nhau giữa hai giai đoạn, đặc biệt là khi điện áp bus tương đối cao. Do đó, bộ triệt chế độ chung Lc1 được mắc nối tiếp giữa hai giai đoạn để cách ly nhiễu lẫn nhau của chúng. Lc2 và Lc3 được kết nối giữa thiết bị đầu cuối đầu ra và tải, có chức năng tương tự như Lc1, dùng để triệt tiêu các thành phần chế độ chung tần số cao đi qua tải. Sự khác biệt là DC/DC mặt trước của nguồn điện áp{23}} áp dụng chỉnh lưu toàn bộ cầu, trong khi nguồn hiện tại áp dụng chỉnh lưu toàn bộ sóng.
Tuy nhiên, dòng điện đầu vào của biến tần không phải là dòng điện một chiều thực sự. Ngoài thành phần DC, nó còn chứa các thành phần AC và tần số cao- gấp đôi tần số đầu ra. Khi dòng điện đầu ra của nguồn hiện tại là , các thành phần tần số-cao này sẽ rất lớn, đòi hỏi bus phải cung cấp dòng điện gợn tần số cao-lớn. Do đó, trong khi tối đa hóa tụ điện, bạn nên sử dụng tụ điện có hiệu suất tần số-cao vượt trội thường xuyên hơn. Nó không chỉ có thể đáp ứng các yêu cầu về dòng điện gợn tần số cao-ở tầng phía sau mà còn có thể giảm tác động của các thành phần tần số-cao ở tầng phía sau lên tầng phía trước.
