Ưu điểm của ampe kế kẹp-Ampe kế kẹp đo dòng điện ba pha

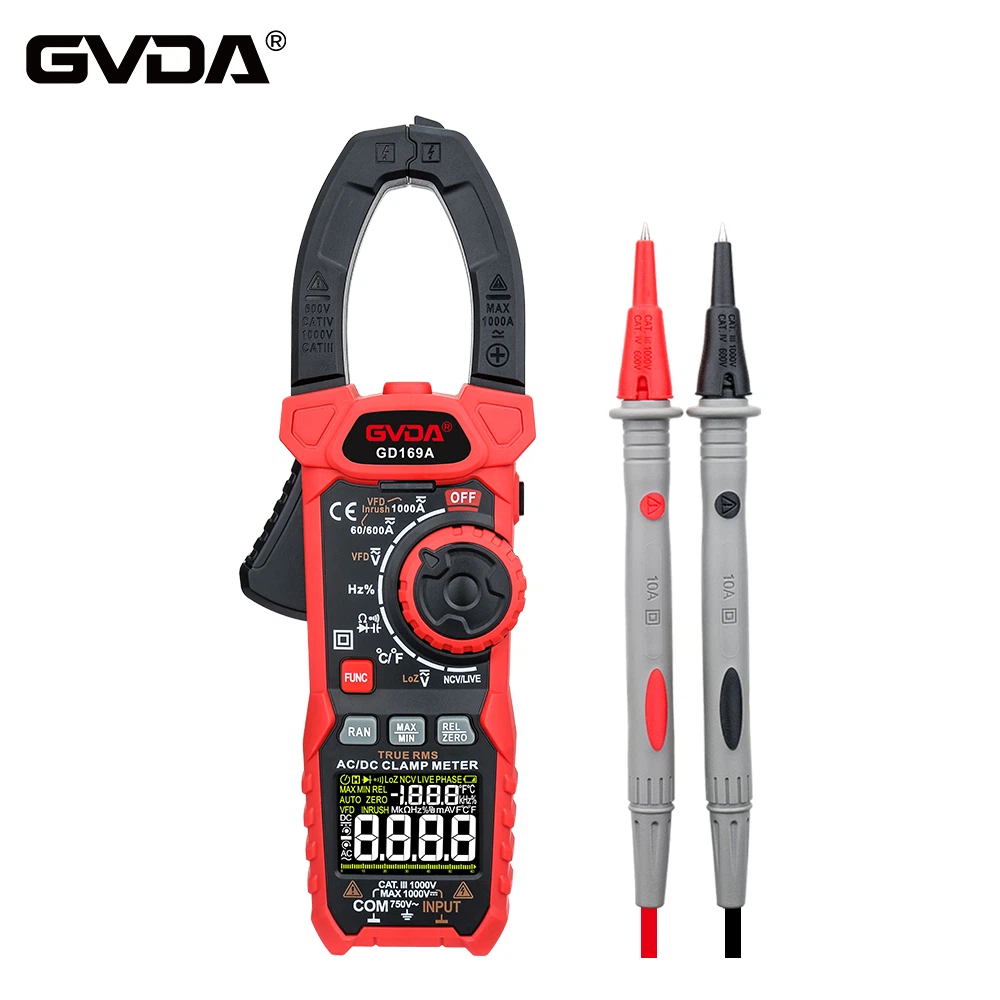

Ưu điểm lớn nhất của ampe kế kẹp là có thể đo dòng điện mà không bị gián đoạn. Ampe kẹp chủ yếu được chia thành hai loại: con trỏ và kỹ thuật số. Theo kết quả và cách sử dụng khác nhau, ampe kế kẹp có thể được chia thành ampe kế kẹp để đo AC và ampe kế kẹp cho hệ thống điện từ AC và DC.
Thông thường, khi đo dòng điện cần ngắt mạch điện cần đo trước khi nối ampe kế hoặc cuộn sơ cấp của ampe kế vào mạch điện cần đo. Với ampe kế kẹp, dòng điện đo được có thể được đo mà không cần ngắt kết nối mạch đo. Mặc dù mức độ chính xác của ampe kế kẹp không cao, thường là 2,5 hoặc 5.0 nhưng nó được sử dụng rộng rãi vì tính tiện dụng của nó. Ampe kế kẹp thường được sử dụng để đo dòng điện tải có điện áp không quá 500v V. Ampe kế kẹp thường được sử dụng có thể được chia thành loại máy biến áp và loại điện từ theo các dạng cấu trúc khác nhau. Trong số đó có ampe kế kẹp t301 chỉ đo dòng điện xoay chiều, ampe kế kẹp t302 đo cả dòng điện xoay chiều và điện áp xoay chiều, và ampe kế kẹp AC/DC dòng mg.
Đo dòng điện ba pha bằng ampe kế
Dòng điện ba pha cần được phát hiện từng pha một, rốt cuộc sẽ xuất hiện hiện tượng dòng điện ba pha không cân bằng.
Phương pháp đo lường:
1. Đầu tiên, chọn chính xác mức điện áp của ampe kế kẹp và kiểm tra xem lớp cách điện bên ngoài của nó có tốt không, có bị hỏng không, con trỏ có dao động linh hoạt hay không và hàm có bị ăn mòn hay không. Theo công suất động cơ, dòng điện định mức được ước tính để chọn phạm vi đo của đồng hồ.
2. Đọc kỹ hướng dẫn trước khi sử dụng ampe kế kẹp để tìm hiểu xem đó là ampe kế kẹp AC hay AC/DC.
3. Do bản thân ampe kế kẹp có độ chính xác thấp nên có thể áp dụng các phương pháp sau khi đo dòng điện nhỏ: đầu tiên, dây của mạch cần đo được quấn nhiều lần, sau đó nó được đặt vào hàm của kẹp ampe kế để đo. Tại thời điểm này, giá trị hiện tại được chỉ định bởi đồng hồ kẹp không phải là giá trị thực tế cần đo và dòng điện thực tế phải là số đọc của đồng hồ kẹp chia cho số cuộn dây của dây.
4. Các hàm của ampe kìm phải được đóng chặt khi đo. Nếu có tiếng ồn sau khi đóng, hàm có thể được mở lại. Nếu vẫn không thể loại bỏ tiếng ồn, hãy kiểm tra xem các bề mặt khớp trên mạch từ có nhẵn và sạch không, khi có bụi thì lau sạch.
5. Đồng hồ kẹp chỉ có thể đo dòng điện của một dây dẫn pha tại một thời điểm. Dây dẫn cần đo phải được đặt ở giữa cửa sổ kẹp và không được phép kẹp tất cả các dây dẫn nhiều pha vào cửa sổ để đo.
6. Điện áp của mạch cần đo không được vượt quá giá trị ghi trên đồng hồ kẹp, nếu không sẽ dễ dẫn đến tai nạn nối đất hoặc có nguy cơ bị điện giật.
7. Đo dòng điện làm việc của động cơ không đồng bộ lồng sóc đang vận hành. Theo dòng điện, có thể kiểm tra xem động cơ có hoạt động bình thường hay không để đảm bảo động cơ hoạt động an toàn và kéo dài tuổi thọ của nó.
8. Khi đo, bạn có thể đo từng pha hoặc ba pha. Tại thời điểm này, số trên bảng phải bằng 0 (vì tổng pha của dòng điện ba pha bằng 0). Khi có hai dây pha trong hàm, giá trị hiển thị trên bảng là giá trị hiện tại của pha thứ ba. Bằng cách đo từng dòng điện pha, bạn có thể đánh giá xem động cơ có bị quá tải hay không (dòng điện đo được vượt quá giá trị dòng điện định mức) và liệu có điện áp nguồn bên trong động cơ hay không (các dạng thiết bị khác có thể chuyển đổi thành năng lượng điện là gọi là nguồn điện).
9. Trước khi đo ampe kìm, cần ước tính dòng điện đo được trước khi quyết định sử dụng dải đo nào. Nếu không thể ước tính, trước tiên bạn có thể sử dụng phạm vi tối đa và sau đó thay đổi nó thành phạm vi nhỏ hơn để có được số đọc chính xác. Bạn không thể sử dụng thang đo dòng điện nhỏ để đo dòng điện lớn. Để ngăn chặn thiệt hại cho nhạc cụ.
